【鶴崎地区の水害対策】大野川の樋管・樋門・排水ポンプ場めぐり　　　　　（第１回：大野川右岸「松岡、高田・鶴崎」編）

投稿予定　第２回乙津川左岸　　第３回乙津川右岸　を予定しています。

これから本格的に梅雨が始まり、その後台風がやってくるようになります。ただ今回は梅雨と台風が同時になりそうですが。
大野川、乙津川に接した鶴崎地区は大雨のたびに雨量が心配になってしまいます。
その降雨対策として河川には樋管、樋門、水門、排水機場(ポンプ場)が設けられています。でもその違い、またどこにあるのか知っていますか。
今回、松岡から鶴崎までの大野川、乙津川に設置されれている各設備を探してみました。

初めに：樋管、樋門、水門の違い　　排水機場(排水ポンプ場)とは

樋菅

特徴
鉄筋コンクリート製の箱形や管形を堤防の中に埋め込んだもの。
ゲートを設けることもある
小～中規模のものが多い
主な用途
堤内地の排水を川へ流す
農業用水を通す

樋門

特徴
樋管に門（ゲート）を備えた施設で、比較的大規模なものを指す。
操作室や巻上機を備えることがある
主な用途
内水排除・河川の逆流防止
農業用水の管理

水門

特徴
ゲートが主役比較的大規模なものが多い。
堤防の土を完全に分断し、門の上部に堤防（土手）がない。
操作設備（電動・油圧など）を備えることが多い
主な用途
洪水時に川の水をせき止める。
潮位上昇時に水の逆流を防ぐ
用途
大野川の本流が増水した際、支流へ水が逆流して街中が洪水になるのを防ぐために、ゲートを完全に閉めて遮断します。

排水機場(排水ポンプ場)

洪水により大野川の水位が上昇し、逆流するようになると樋門のゲートが閉じられ、内水が溜まり内水被害が発生します。その時に、内水を大野川へ強制的に排水するための施設が大型ポンプ施設(排水機場)です。
これによって床上・床下浸水の被害を減らします。
＜参考＞
迫排水機場： 5.0 m3/秒（平成15年4月稼働）

堂園雨水排水ポンプ場： 9.1 m3/秒（平成17年5月稼働）

関門雨水排水ポンプ場： 7.6 m3/秒（平成17年6月稼働）

皆春雨水排水ポンプ場： 26.1 m3/秒（平成24年6月稼働）

　松岡　大野川と乙津川の分流地点　《大野川・乙津川分派》

今回はまず、大野川水系の上流(松岡)から調べてみました。

竹田から流れてきた大野川はここ大野川・乙津川分派(分岐)で大野川と乙津川にわかれます。

分派について詳しいことはこちらをチェックしてください。
👉大野川乙津川分派(分岐)

左が大野川乙津川分派(導水路)　　右が大野川　　　大野川乙津川分派は下流の越流提を通り乙津川として別保、鶴崎、三佐へと流れていきます。

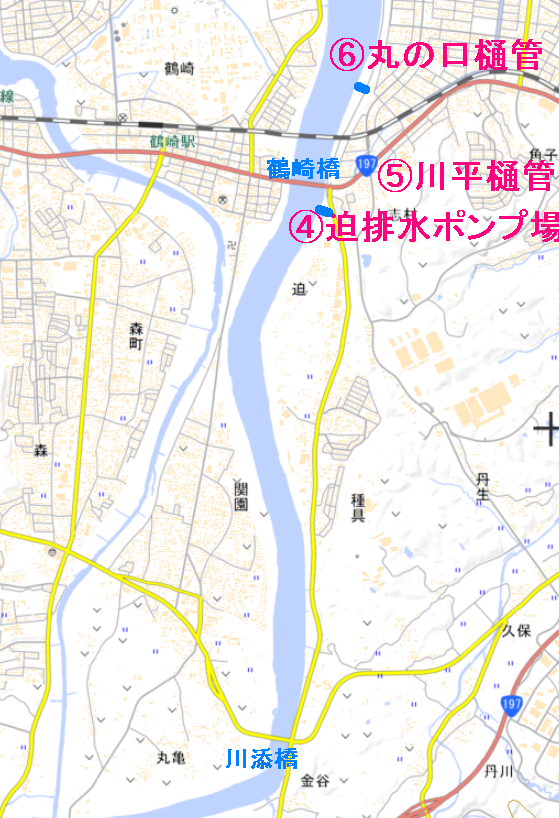

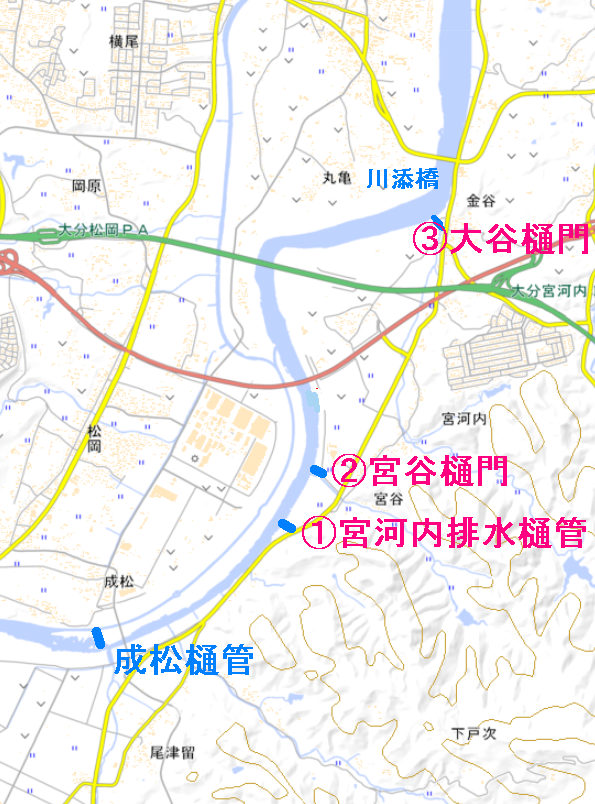

大野川右岸　（樋門・樋管・ポンプ場）一覧

※上流から並べています。
国土交通省九州地方整備局の「大野川水系河川維持管理計画」と大分市の「水防計画」を参考にしています。

No.	施設名	種別	位置	樋管断面・規模	管理・設置者	排水量
左岸	成松樋管	樋管	12ｋ360	φ３00×1連	国土交通省
参考	古川水門	水門	12ｋ111	4.92ｍ×13.00ｍ×２連	国土交通省
１	宮河内排水樋管	樋管	10k720	1.0×1.0m×1連	国土交通省
２	宮谷(排水)樋門	樋門	10ｋ405	4.60×2.50m×2連	国土交通省
３	大谷樋門	樋門	７k５４５	3.70ｍ×5.85ｍ　３連	国土交通省
４	迫排水ポンプ場	ポンプ場	３k２０0		国土交通省	5.0 ｍ３/秒
５	川平樋管	樋管	3ｋ120	2.0ｍ×4.3ｍ　２連	国土交通省
６	丸の口樋管	樋管	2k680	1.25ｍ× 1.2ｍ　Φ1200	国土交通省

　成松樋管　(大野川左岸)

成松樋管

管轄　　：国土交通省
位置　　：大分市松岡成松　12ｋ360
形状　　：φ３００一連
・1959（昭和34）年に完成した、大野川下流部の堤防の中でも比較的歴史のある施設です。
主な役割: 成松地区周辺の田畑や集落に降った雨水（内水）を大野川へと自然排水する役割を持っています。

成松の集落や田畑から来た水は導水路を下り、大野川乙津川分派の導水路の上を横断し大野川の方へ放流されています。

成松樋管の位置

（戸次　参考）古川水門

成松樋管の対岸、戸次側にある佐柳川流末にある古川水門です。

位置: 大野川の右岸、大分市大字中戸次地先
ゲート規模: 縦 13.30m × 横 4.92m のゲートを 2連
　　　　　　電動式水門
水門延長: 全長 103.30m

　①宮河内排水樋管

　　　　　　宮河内排水樋管

管轄：国土交通省
位置：大分市川添宮河内　10k720
形状：幅1.0ｍ　高さ1.0ｍ　１連
完成：１９９５年３月竣工

　②宮谷（排水）樋門

　宮谷排水樋門

管轄　：国土交通省
位置　：大分市川添宮河内　10ｋ405
形状　：４．６m×２．５ｍ　２連
完成：２０２１年(令和３年)　　

ゲート：開閉方式：電動ラック式

放流口付近

＜参考＞水神の塔

　　　　　　　　　　　　　　水神の塔

大分県大分市川添地区（宮河内）にある「水神の塔」は、江戸時代後期の天保元年（1830年）に建立された石塔です。この地域を流れる大野川の水害から村人を守り、豊かな水恵に感謝するために水神（罔象女命：みづはめのみこと）を祀ったもので、今も地域の歴史を伝える史跡として親しまれています。

＜川添校区の歴史マップに記載されています。＞

③大谷樋門

大谷樋門

管轄　　：国土交通省
位置　　：大分市川添　　７k５４５
適合流量：大谷川計画流量９５3ｍ/ｓに適応した大断面のボックスカルバート　3.70×5.85　３連
完成年　：２０１１年(平成２３年)３月　
ゲート(ローラーゲート)
　形状　：　幅6.05ｍ×高さ3.8ｍ　３門
大野川の支流である「大谷川」が大野川の本流へと合流する地点に設置されています。

　④迫排水機場(迫排水ポンプ場)

迫排水機場(排水ポンプ場)
(国土交通省管轄)
・設置個所　大分市川添迫　
　大野川右岸3.2km
・供用開始： 平成15年（2003年）4月
・総排水能力： 5.0 ｍ３(５０００ℓ)/秒
川の水位が高くなった時逆流を防ぐため、
川平樋管のゲートを閉めます。
それと同時に内水被害防止として排水ポンプを稼働させ、内水を強制的に大野川へ排水します。
