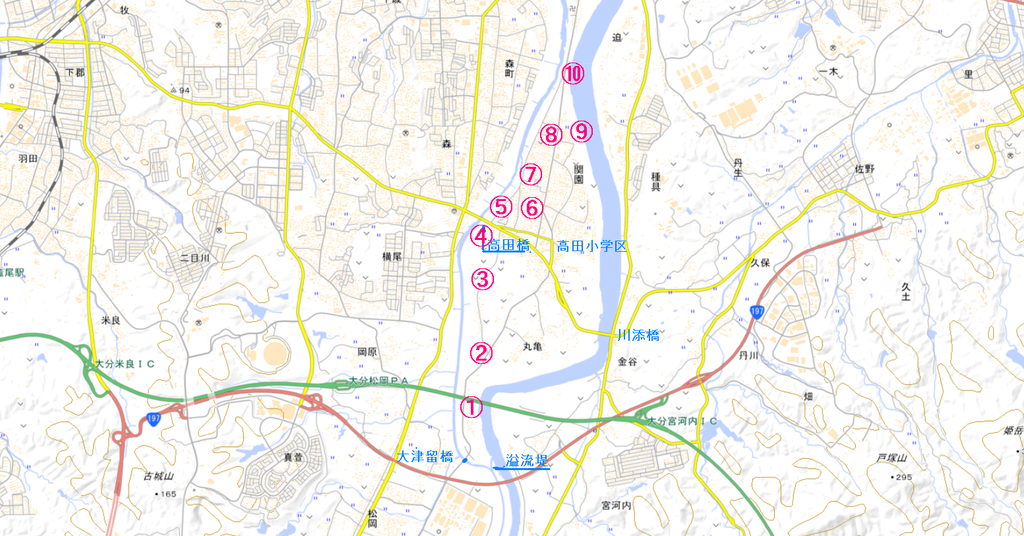

第３回となる今回は、乙津川右岸エリア（松岡・高田・鶴崎・三佐）にある排水施設の位置を紹介します。
９月１日は防災の日。また昭和１８年大水害は９月２０日になります。この時期に大野川、乙津川の防災対策の状況を再確認するのも良いのではないでしょうか。
国土交通省の河川維持管理計画をもとに編集してみました。
尚、国交省では排水ポンプ場を排水機場となっていますが、大分市では排水ポンプ場になっています。
[乙津川] 上流側 → 下流側 (溢流堤～三佐(海原)までを記載 )

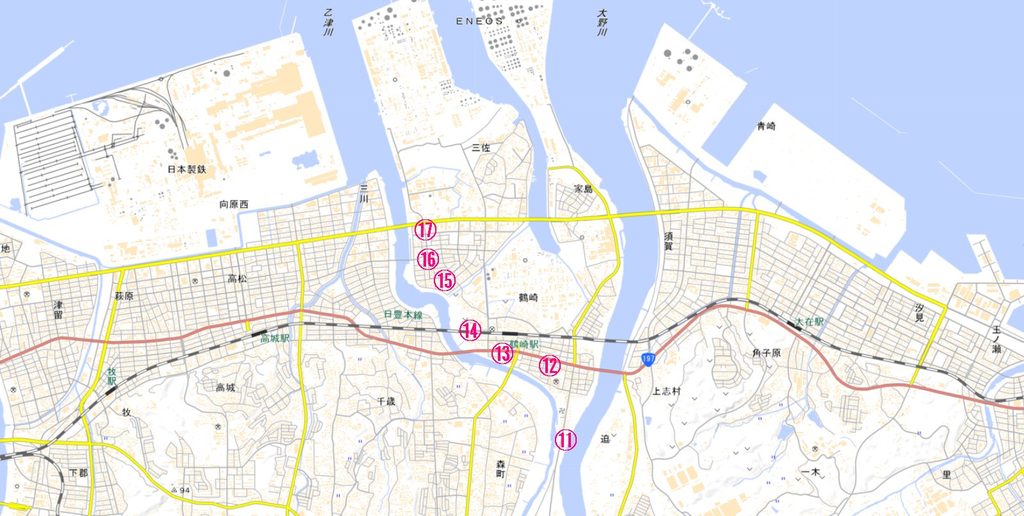

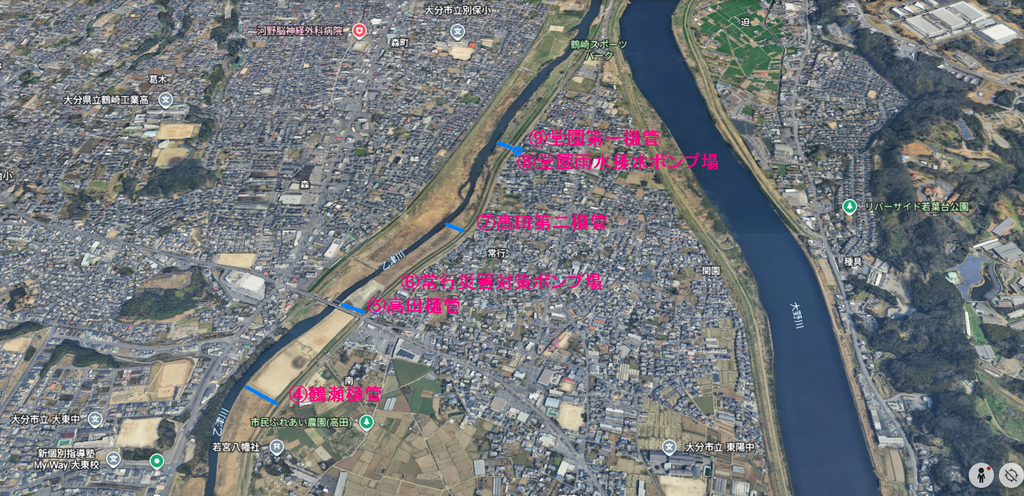

乙津川右岸 （樋門・樋管・ポンプ場）一覧
※上流から並べています。
国土交通省九州地方整備局の「大野川水系河川維持管理計画」と大分市の「水防計画」を参考にしています。
※ゲートに関しては樋管の建造物に取り付けている銘板からわかるもののみ記入しています。
| No. | 施設名 | 種別 | 位置 | 樋管断面・規模 | 管理・設置者 | 排水量 |
|---|---|---|---|---|---|---|
| 1 | 大津留樋管 | 樋管 | 8k325・右岸 | φ700×1連 | 国土交通省 | |
| 2 | 大津留排水樋管 | 樋門 | 7k800・右岸 | 0.8×1.0m×1連 | 大分市 | |
| 3 | 鶴瀬排水樋管 | 樋管 | 7k000・右岸 | 1.2×1.5m×1連 | 大分市 | |
| 4 | 鶴瀬樋管 | 樋管 | 6k230・右岸 | 1.25×1.50m×1連 | 国土交通省 | |
| 5 | 高田樋管 | 樋管 | 6k040・右岸 | 1.8×1.8m×1連 | 国土交通省 | |
| ６ | 常行災害対策ポンプ場 | ポンプ場 | 6k040・右岸 | 大分市 | １ｍ3/ｓ | |
| ７ | 高田第二樋管 | 樋管 | 5k590・右岸 | 1.5×1.5m×1連 | 国土交通省 | |
| 8 | 堂園雨水排水ポンプ場 | ポンプ場 | 5k126付近・右岸 | ― | 大分市 | 9.1 m³/s |
| 9 | 堂園第一樋管 | 樋管 | 5k125・右岸 | 2.0×2.0m×2連 | 国土交通省 | |
| 10 | 堂園第二樋管 | 樋管 | 4k40８右岸 | 2.0×2.0m×1連 | 国土交通省 | |
| 11 | 国宗樋管 | 樋管 | 3k595・右岸 | φ600×1連 | 国土交通省 | |
| 12 | 鶴崎第一樋管 | 樋管 | 3k311・右岸 | 2.1×2.0m×1連 | 大分市 | |
| 13 | 鶴崎第二樋管 | 樋管 | 2k810・右岸 | 1.1×1.2m×1連 | 大分市 | |
| 14 | 鶴崎第三樋管 | 樋管 | 2k223・右岸 | 1.2×1.4m×1連 | 大分市 | |
| 15 | 住友樋管 | 排水口 | 1k500・右岸 | φ1,350×1連 | ||
| 16 | 海原第一樋管 | 樋管 | 0k995・右岸 | φ900×1連 | 国土交通省 | |
| 17 | 海原第二樋管 | 樋管 | 0k685・右岸 | φ800×1連 | 国土交通省 |

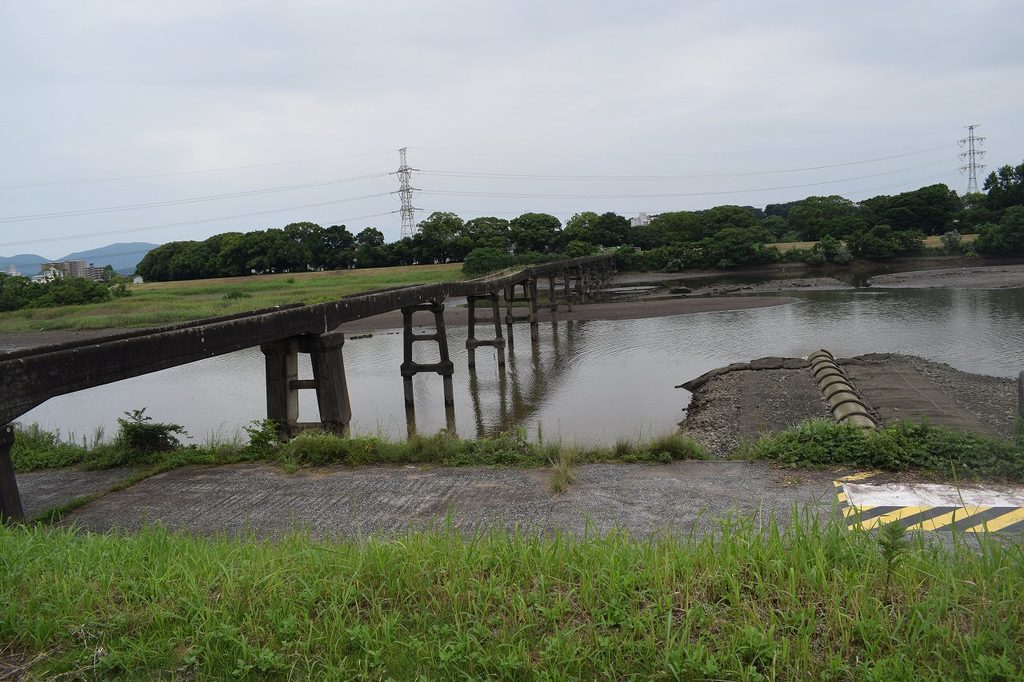

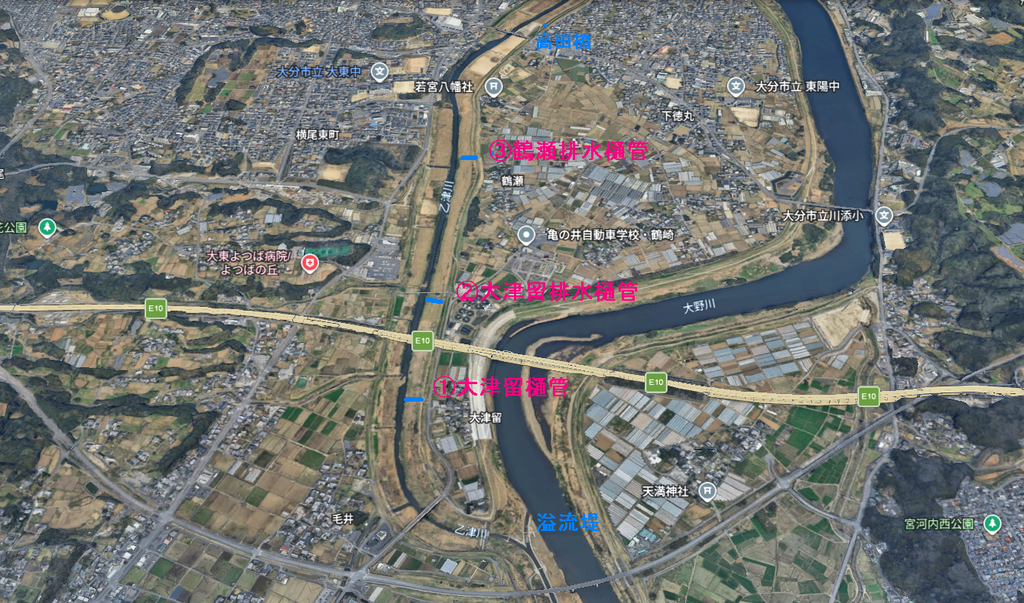

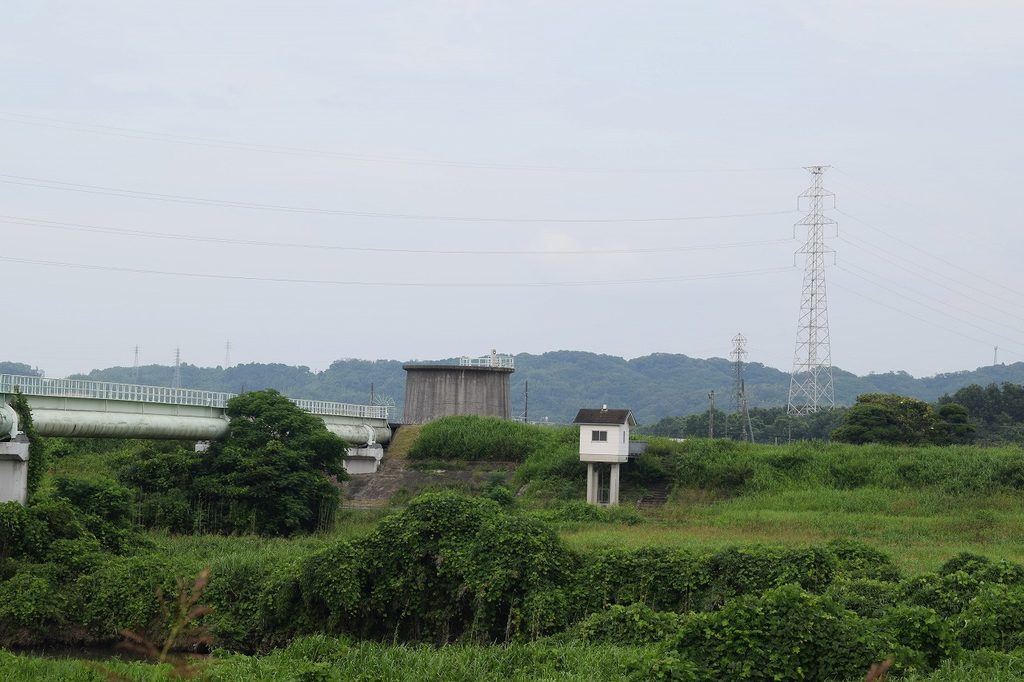

大野川乙津川分派と溢流堤
松岡の船本から大野川は大野川乙津川分派(分岐)を通り、二手に分かれます。

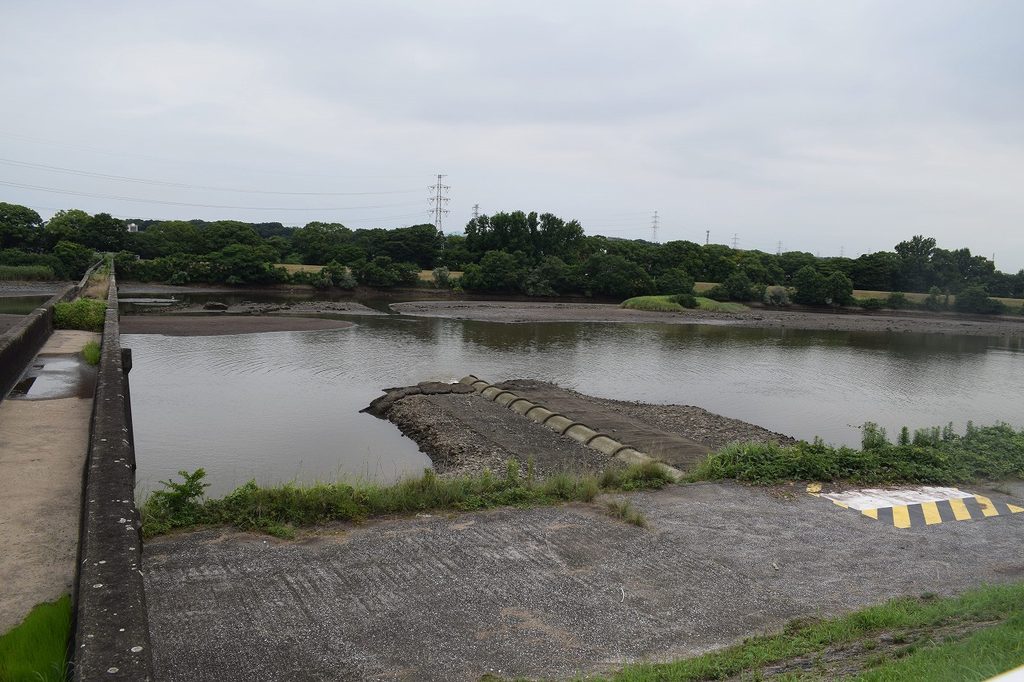

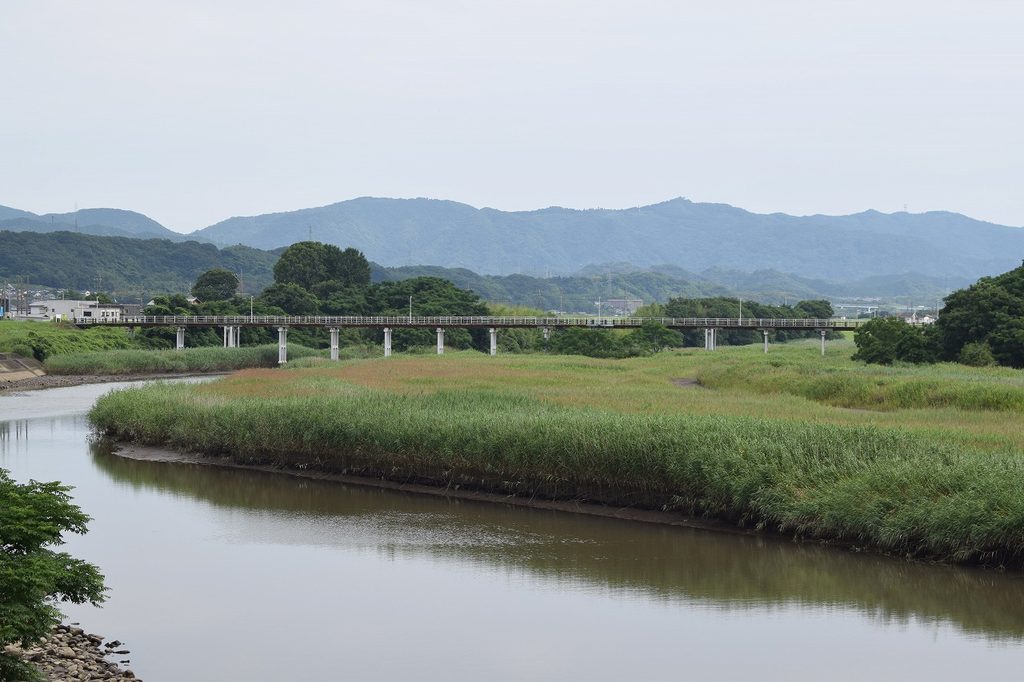

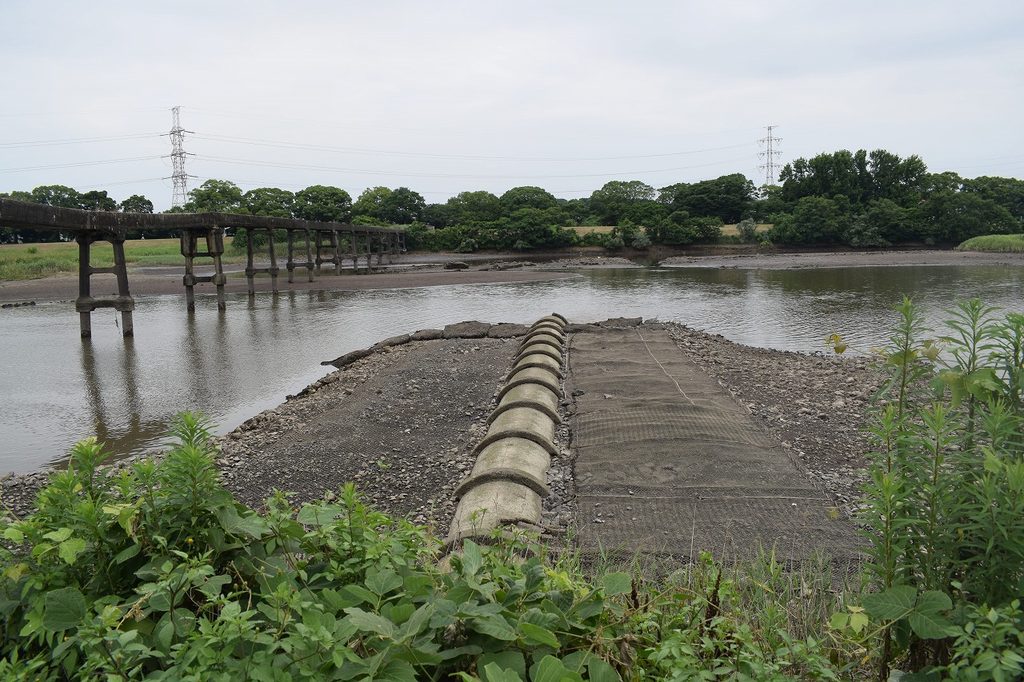

大津留溢流堤
溢流堤を過ぎ乙津川は別保、三佐を過ぎ別府湾は注ぎ込む

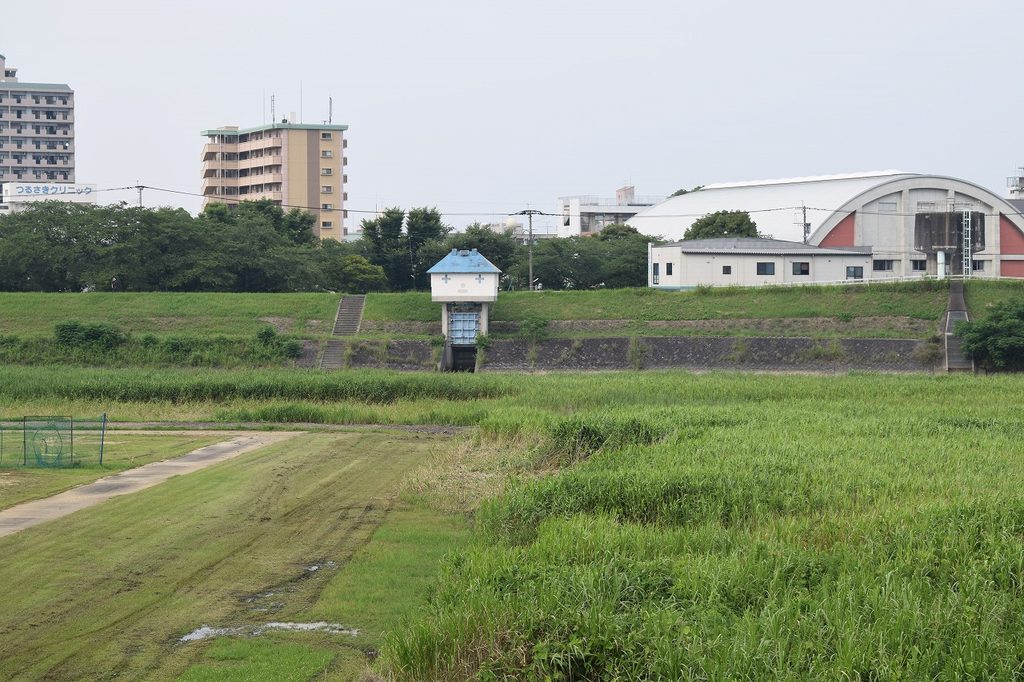

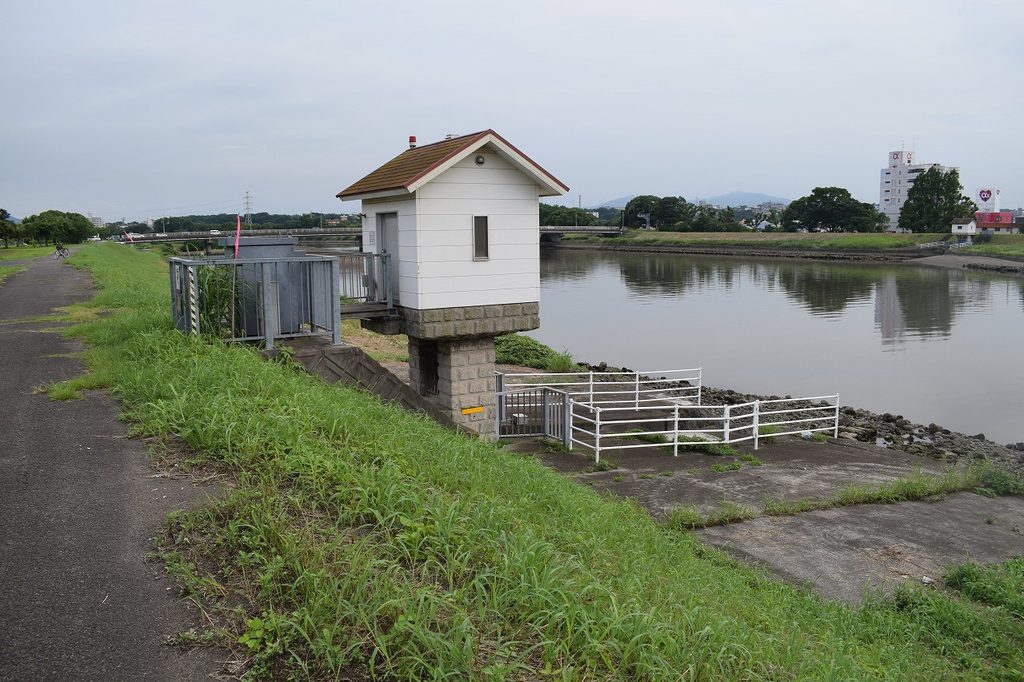

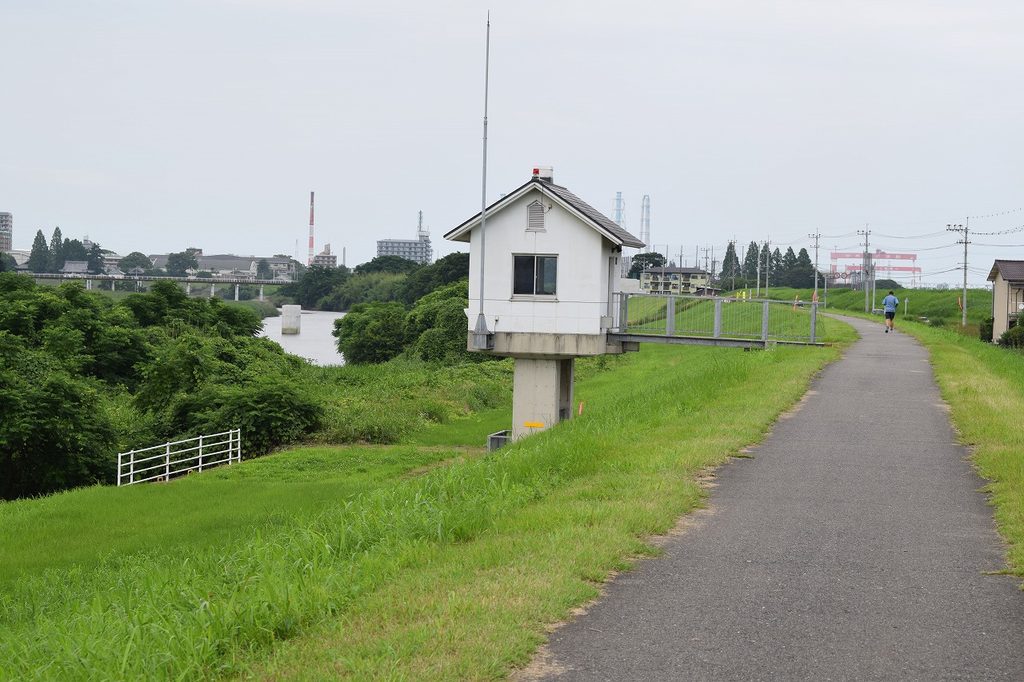

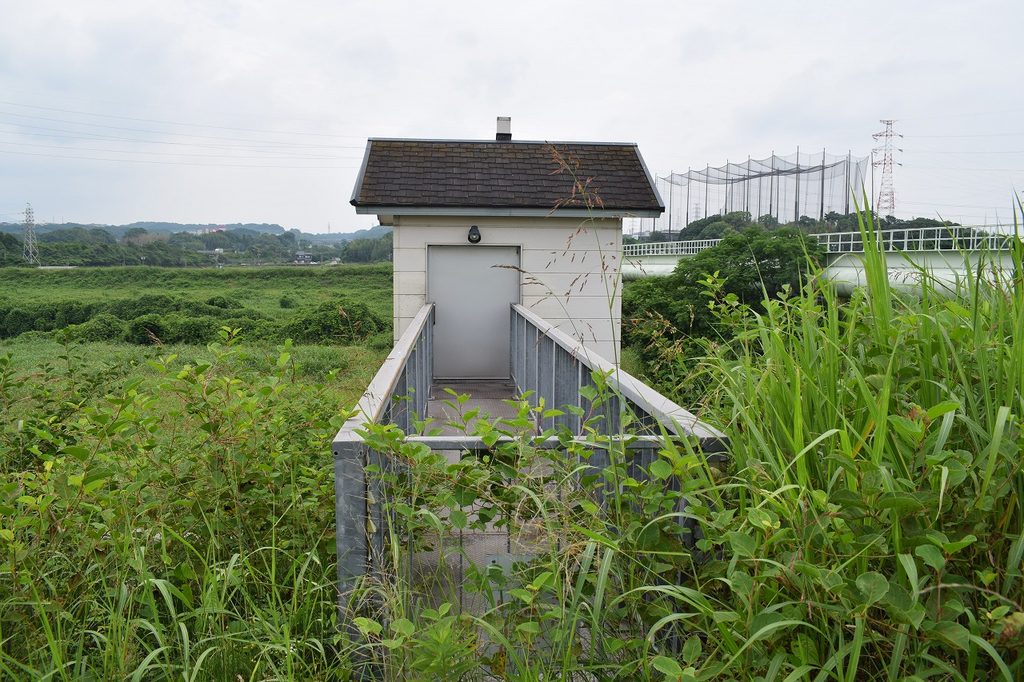

①大津留樋管
①大津留樋管
- 管轄 ：国土交通省
- 場所 ：大分市大津留 8k325
- 断面 ：φ７００一連

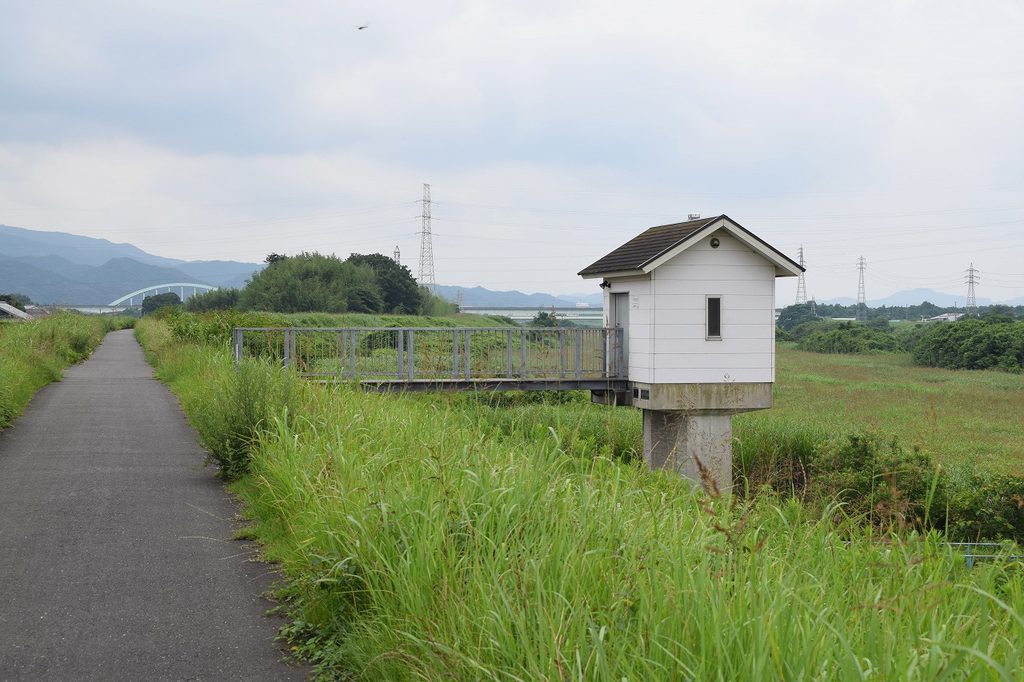

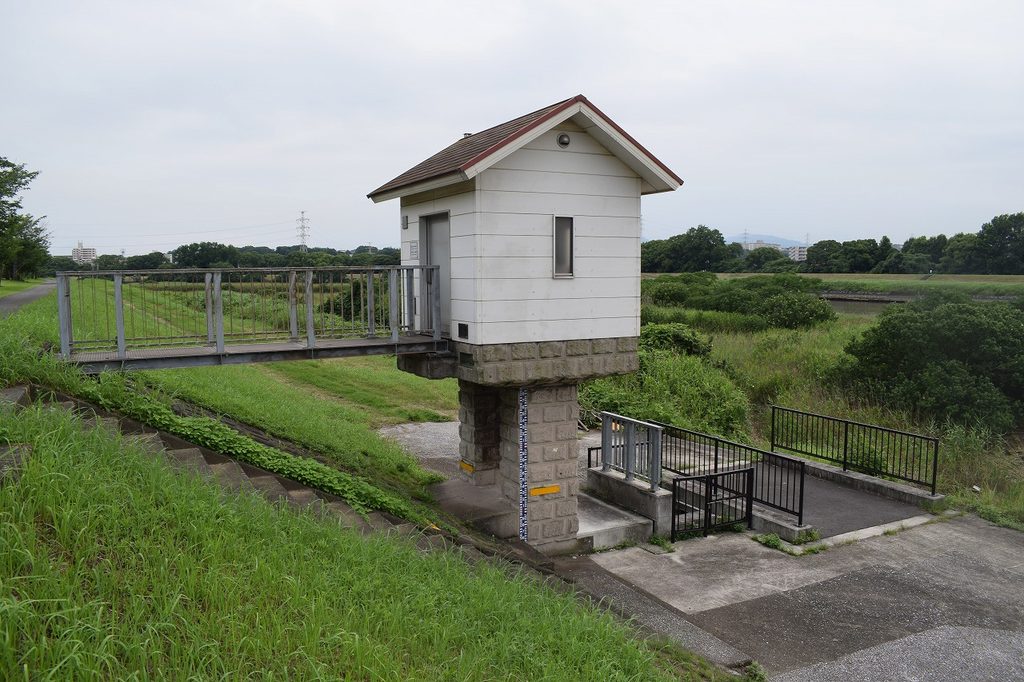

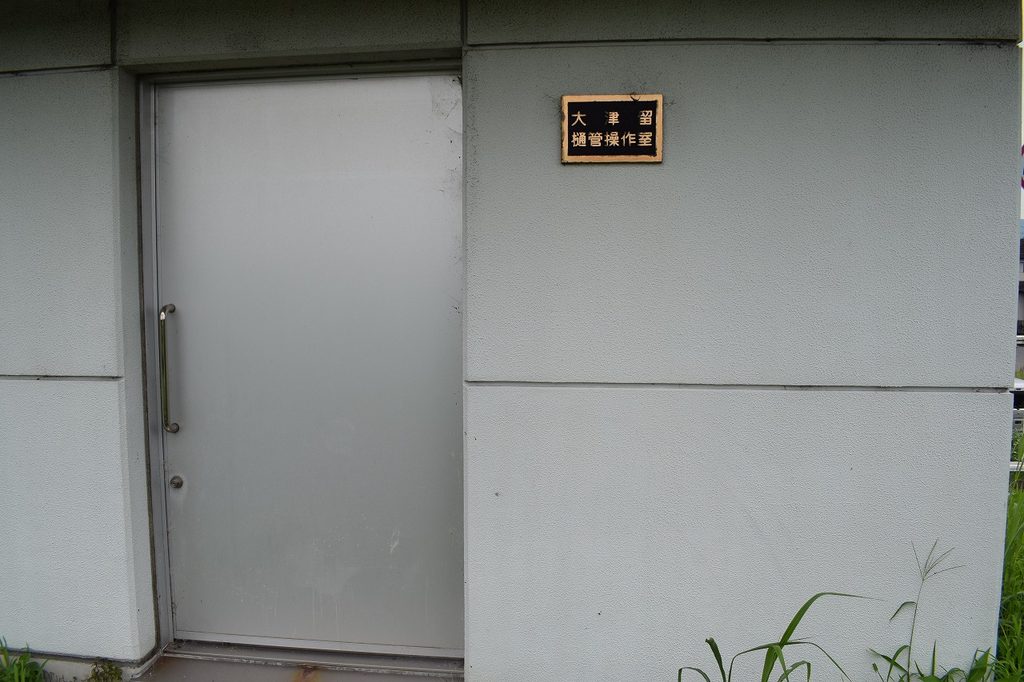

樋管操作室

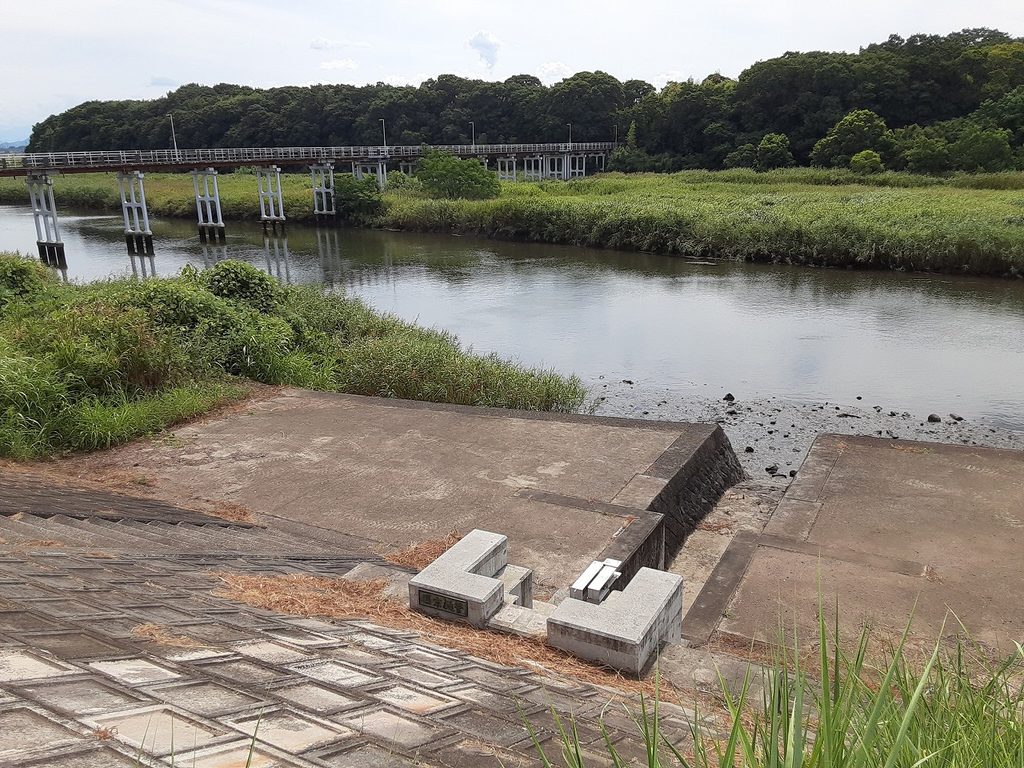

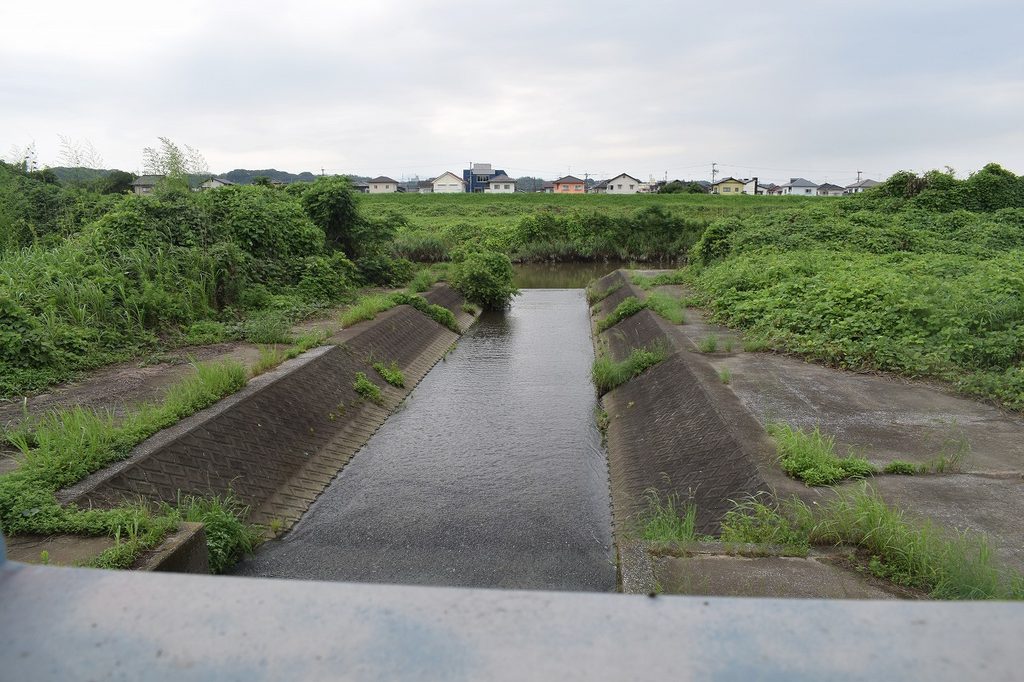

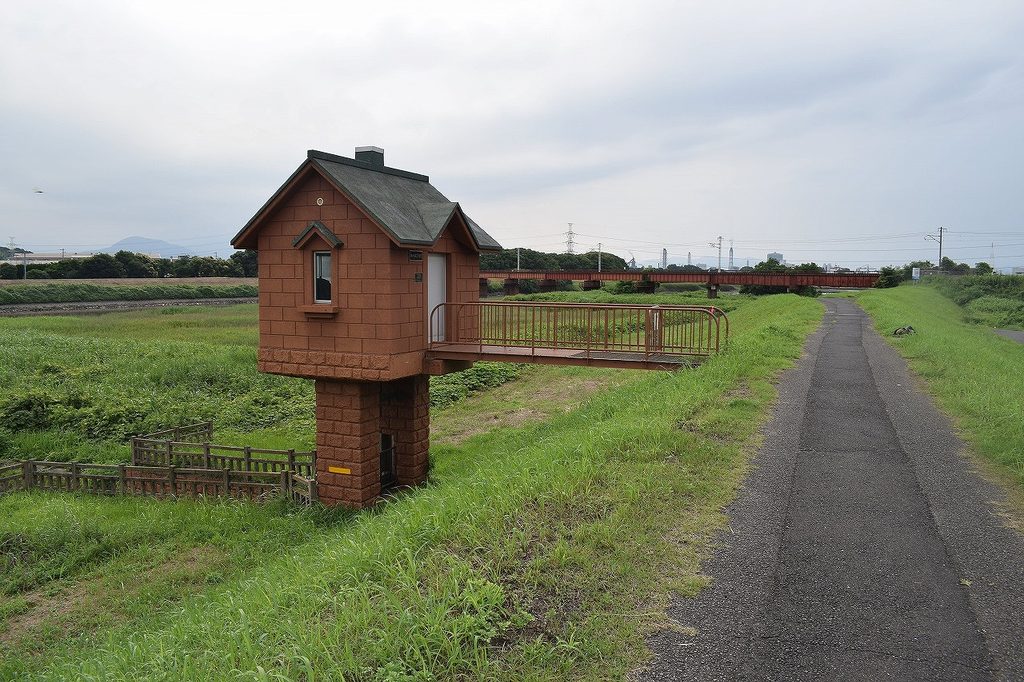

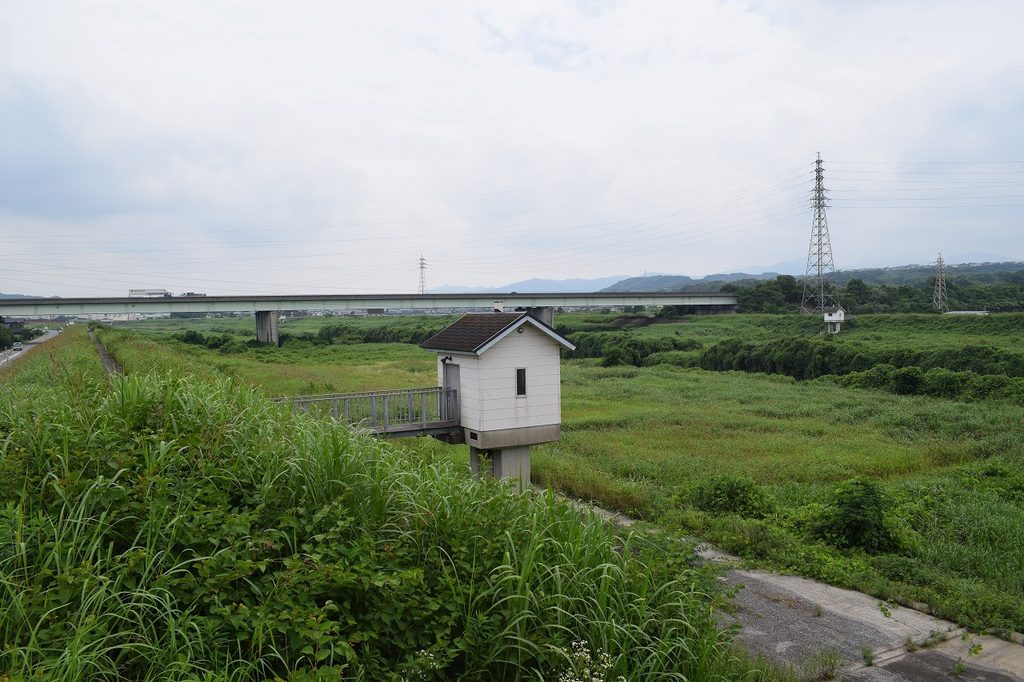

②大津留排水樋管
②大津留排水樋管
- 管轄 ：大分県
- 場所 ：大分市大津留 7k800：
- 断面 ：0.8×1.0m×1連

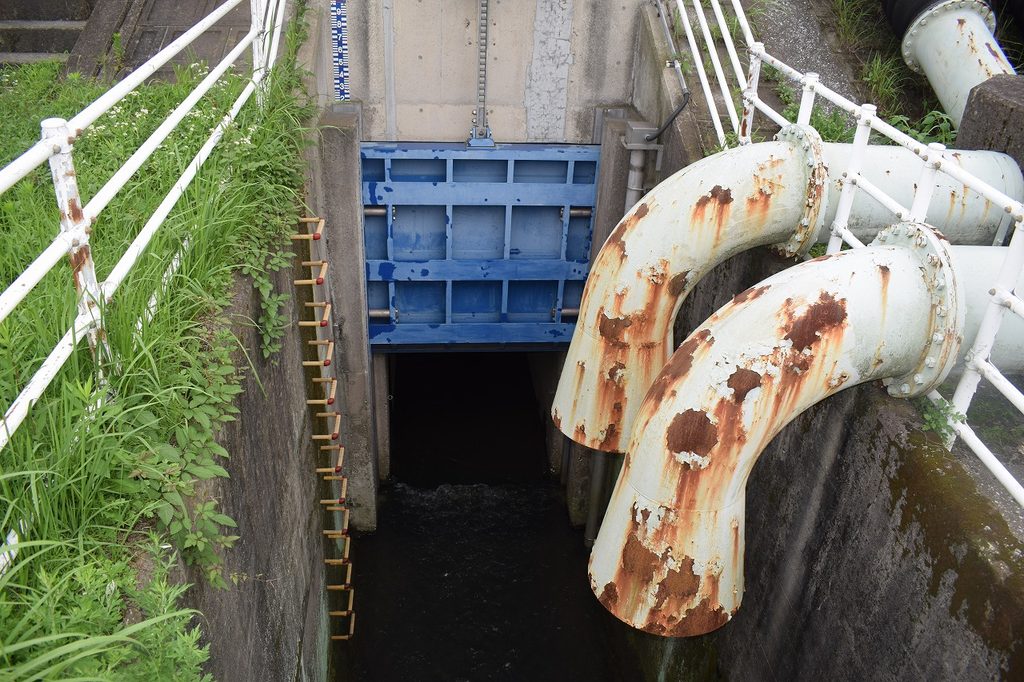

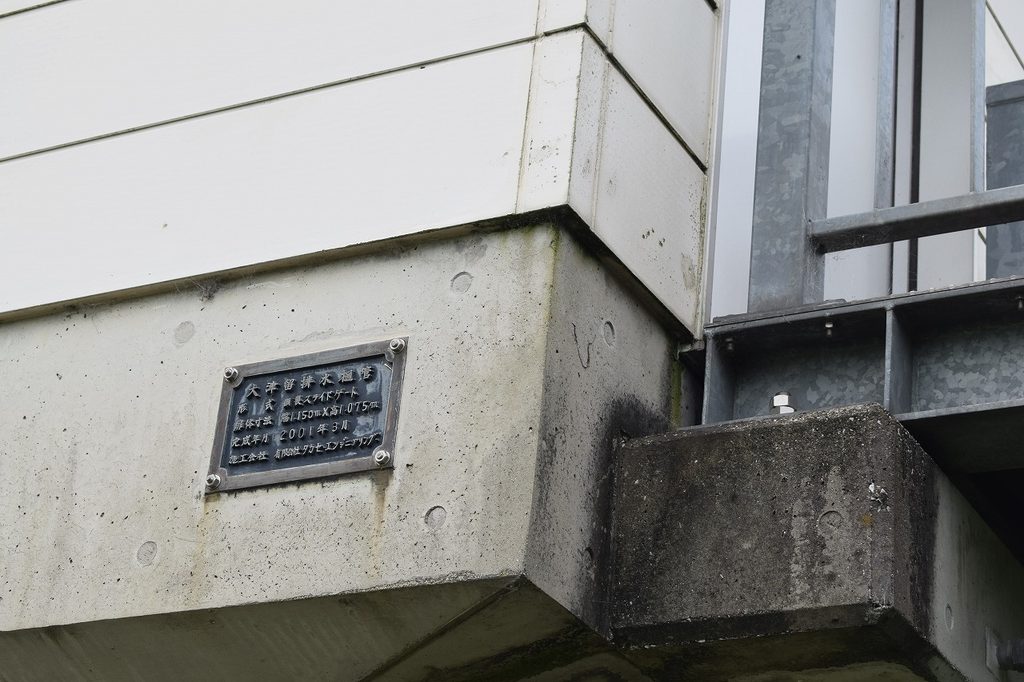

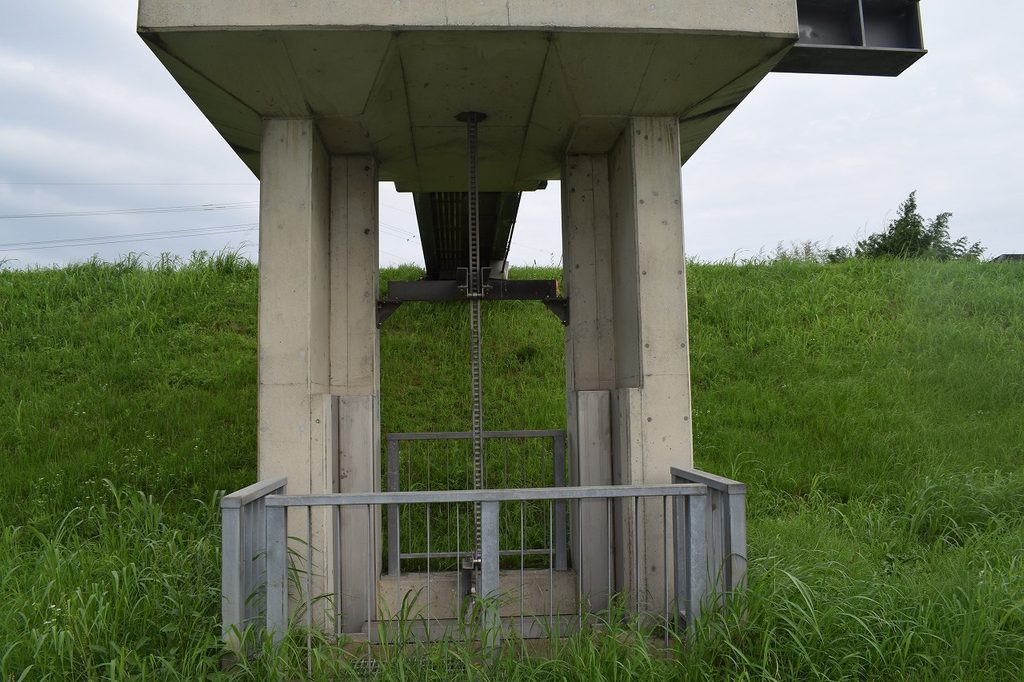

ゲート - ゲートの種類：スライドゲート
- 扉体寸法 ：幅1.150×高さ1.075
- 完成年月日 ：２００１年３月

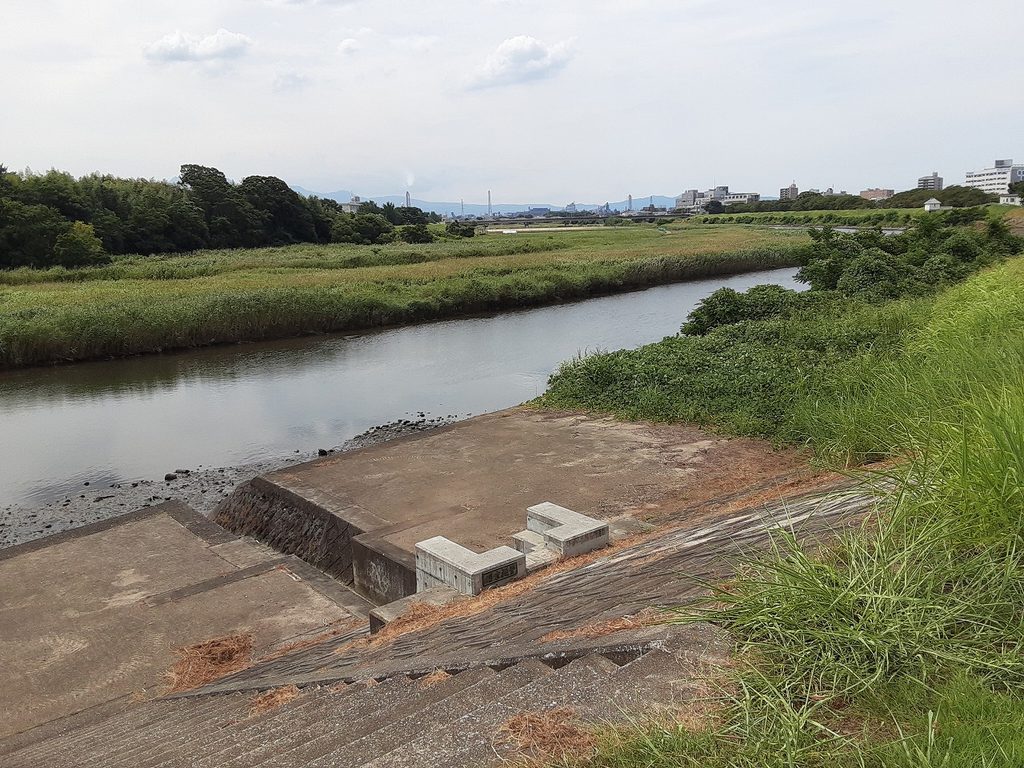

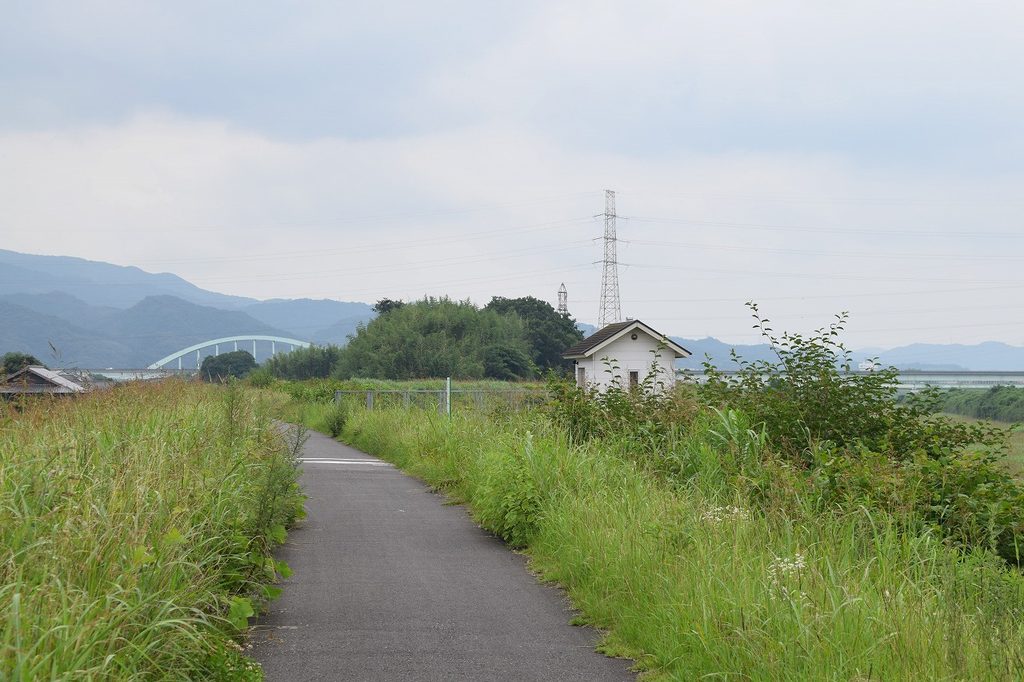

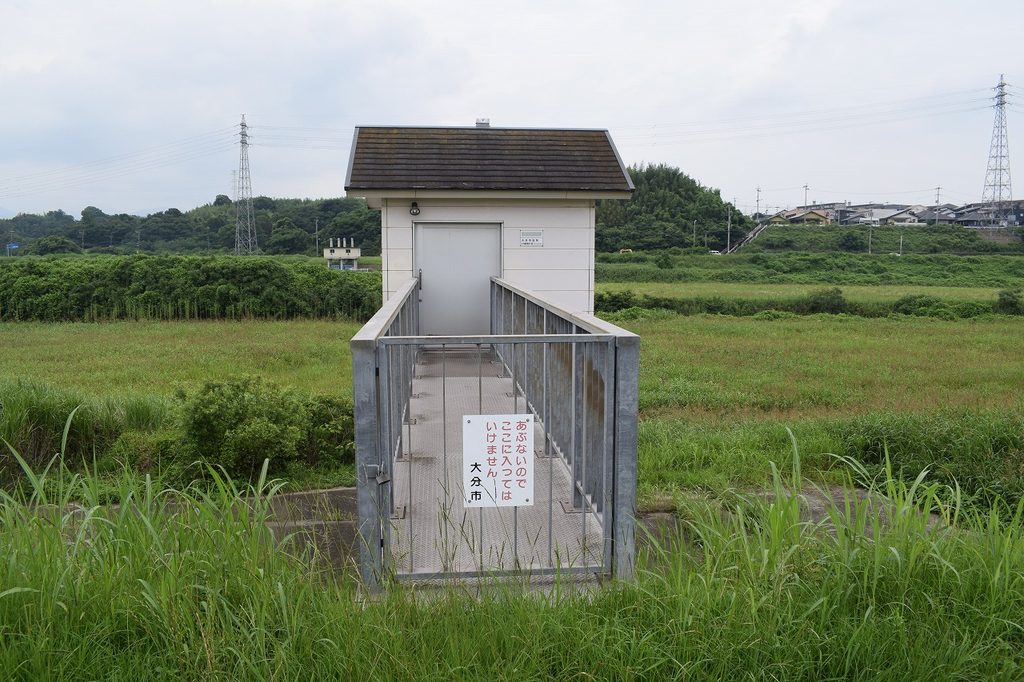

③鶴瀬排水樋管
③鶴瀬排水樋管
- 管轄 ：大分市
- 場所 ：大分市 7k000
- 断面 ：1.2×1.5m×1連

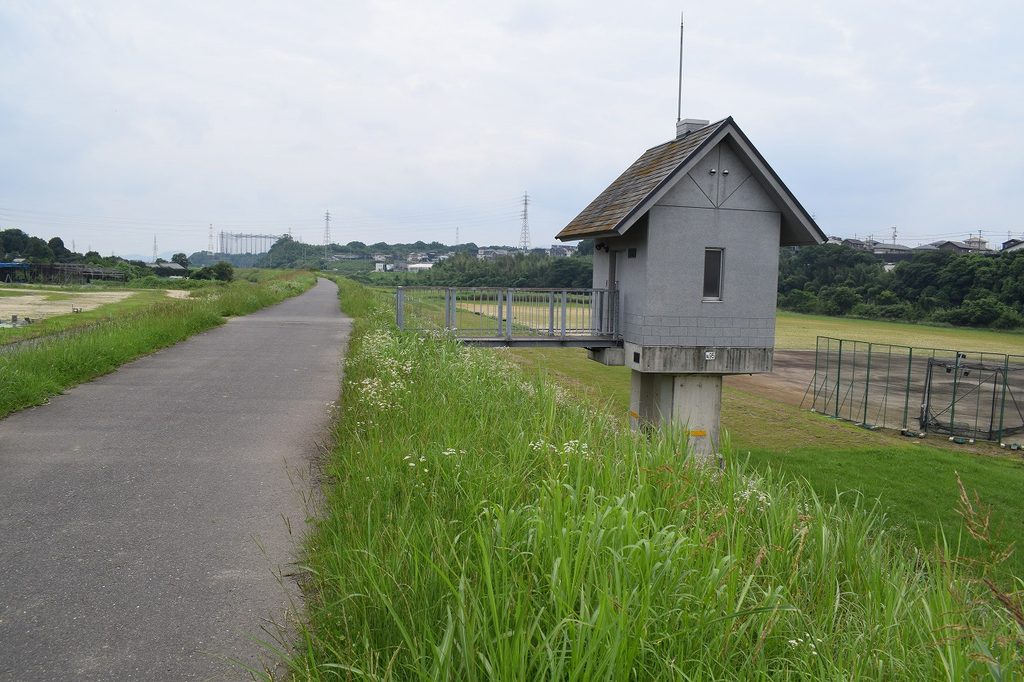

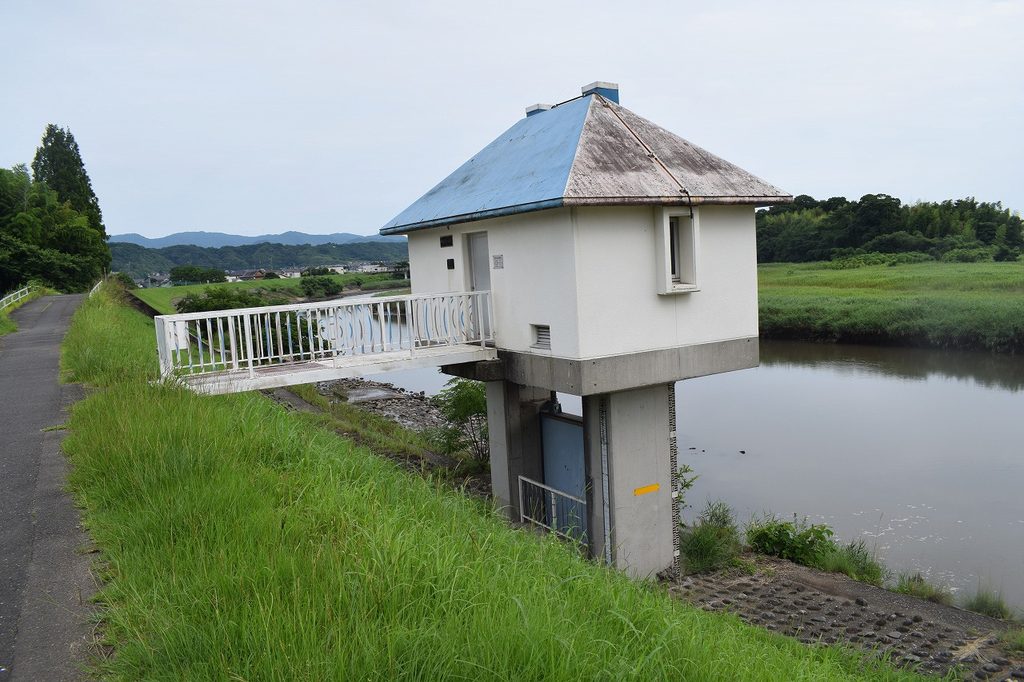

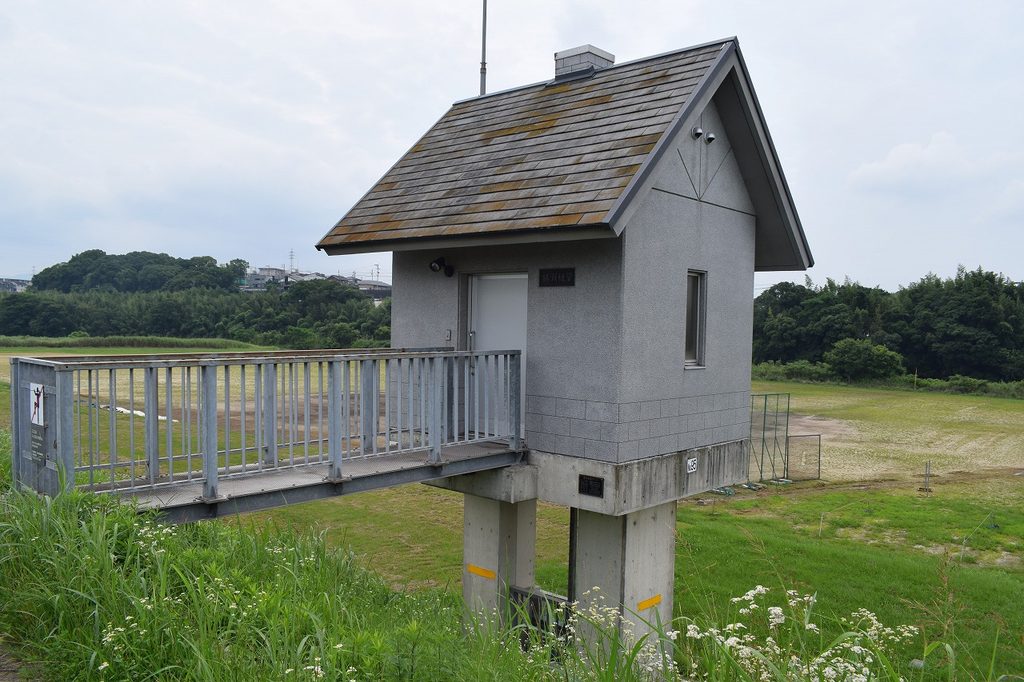

④鶴瀬樋管
④鶴瀬樋管
- 管轄 ：国交省
- 場所 ：大分市 6k230
- 断面 ：1.25×1.50m×1連

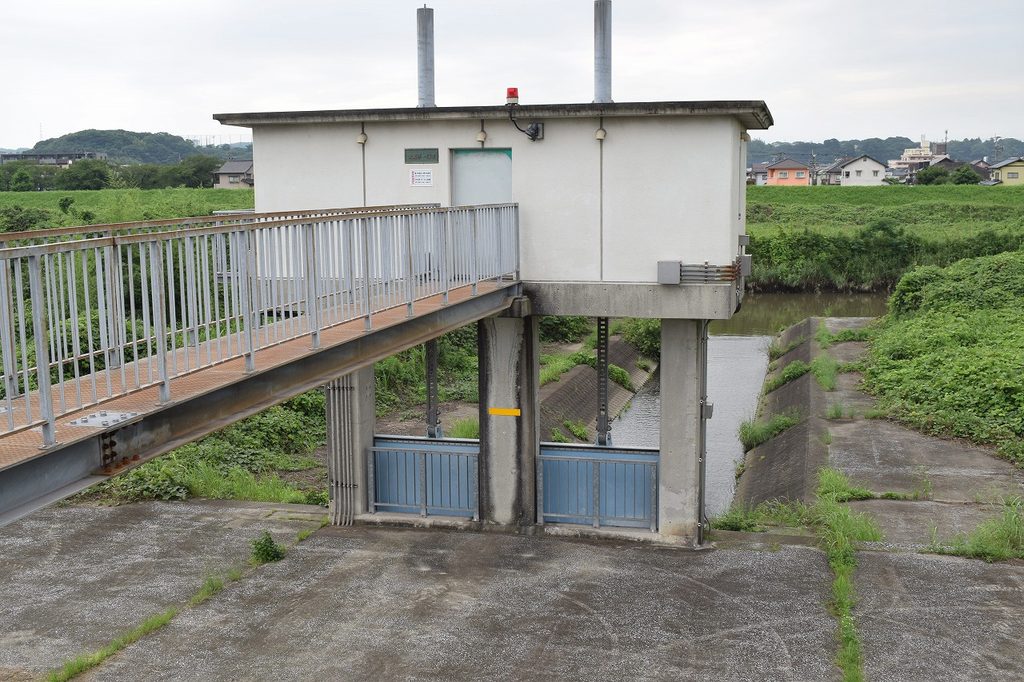

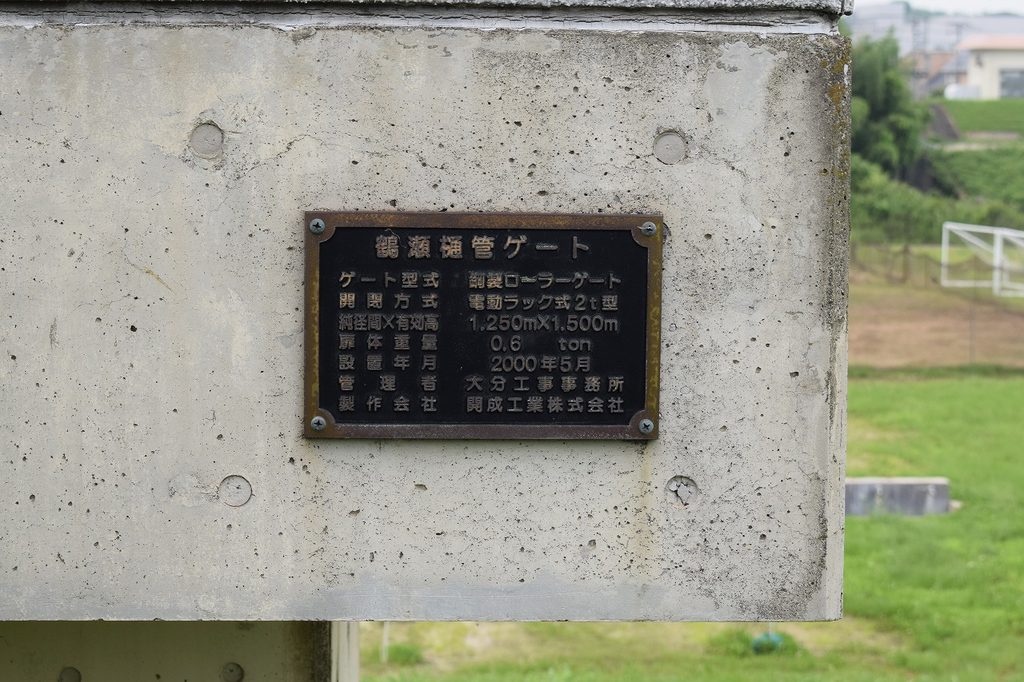

ゲート - ゲートの種類：ローラーゲート 電動２t型
- 扉体寸法 ：幅1.２50×1.5００
- 完成年月日 ：２００0年５月
- 扉体重量 ：0.6ｔ

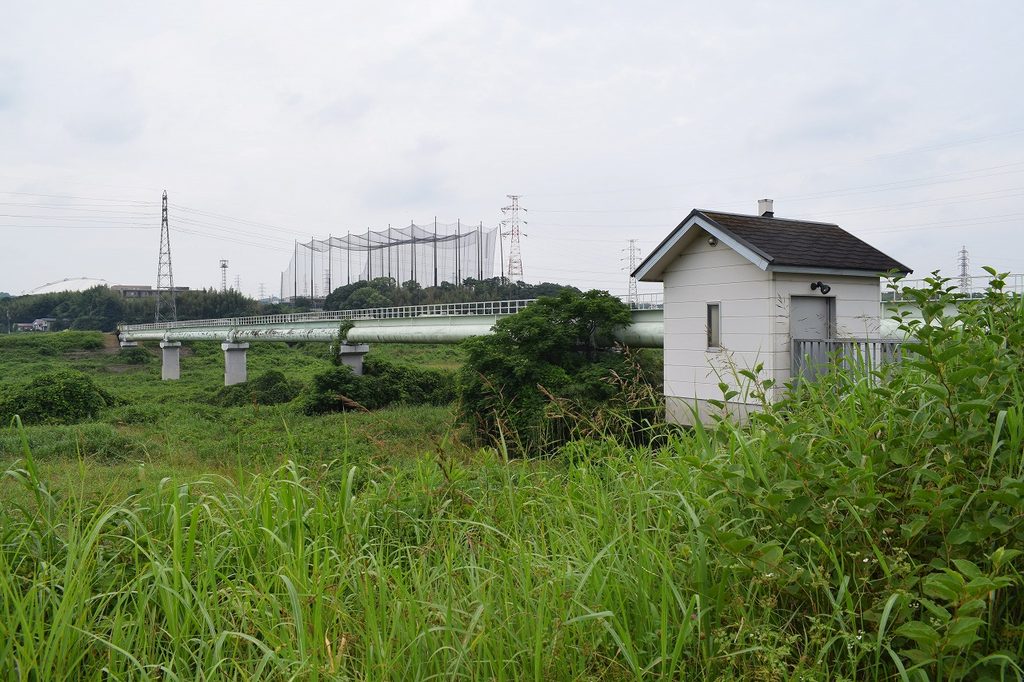

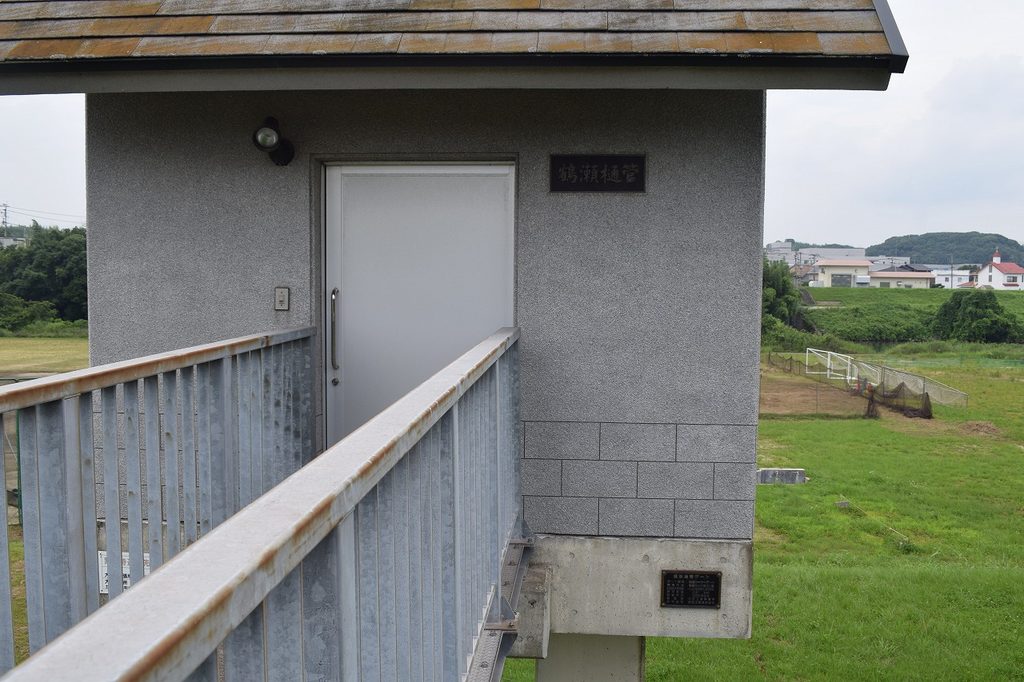

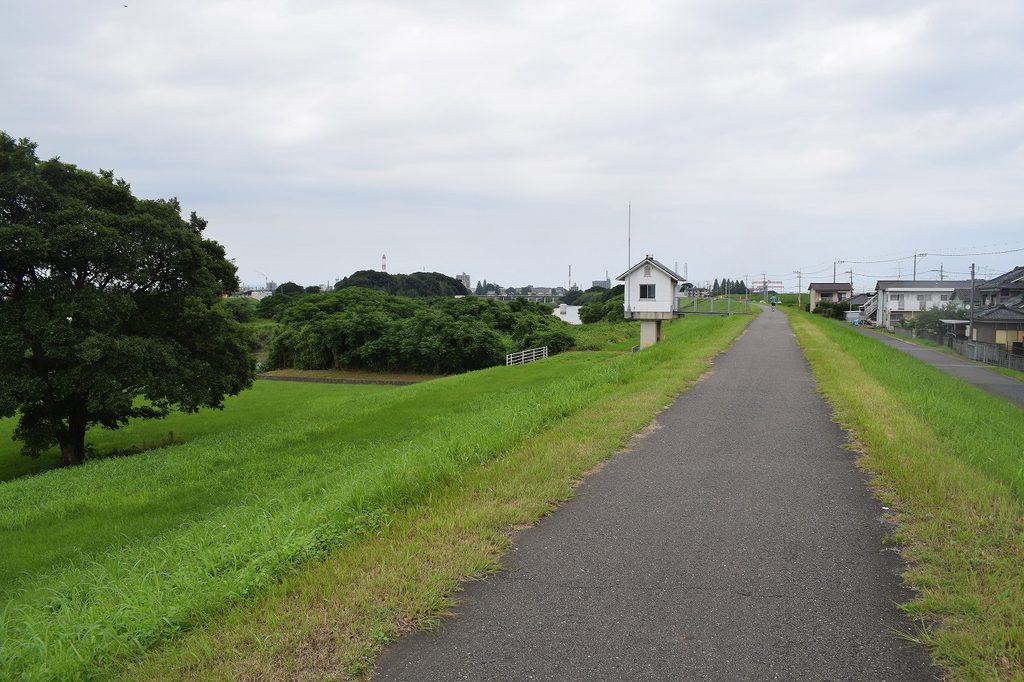

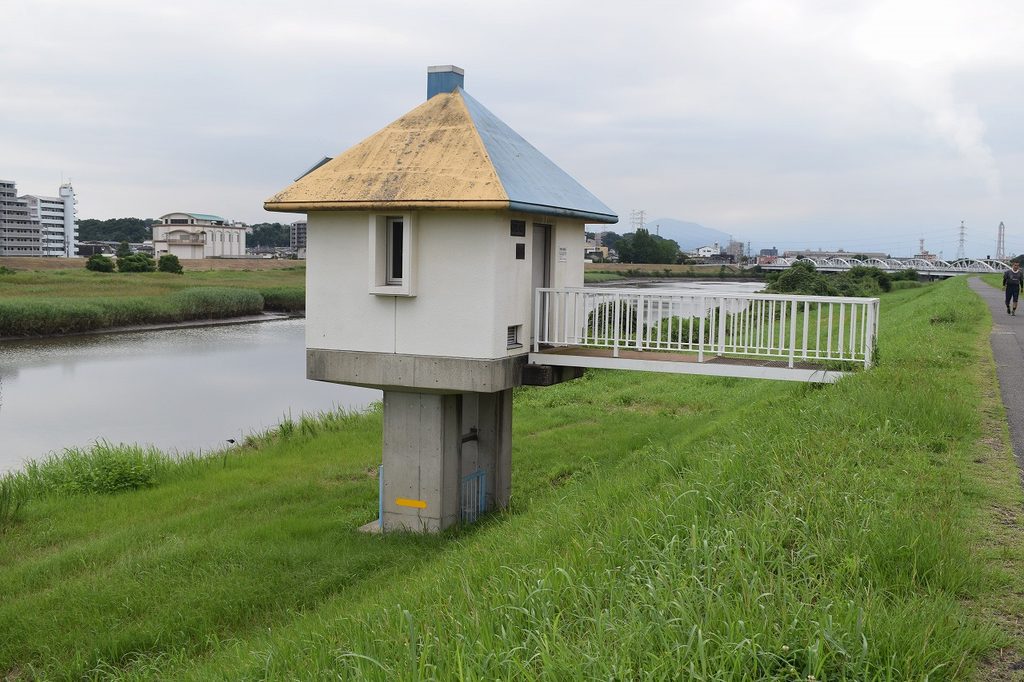

樋管管理室

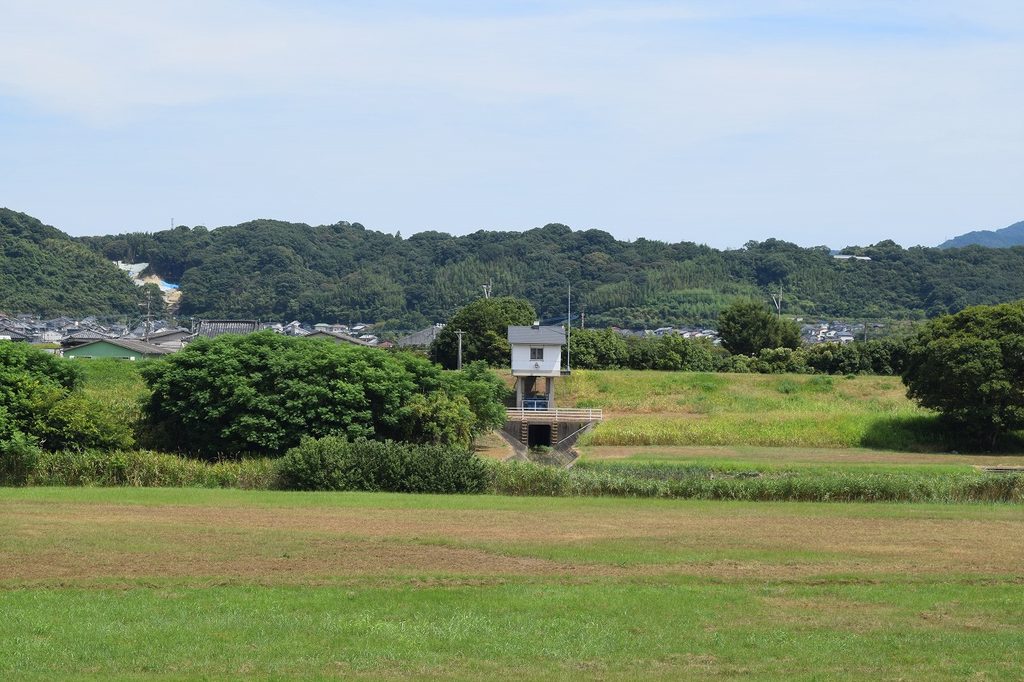

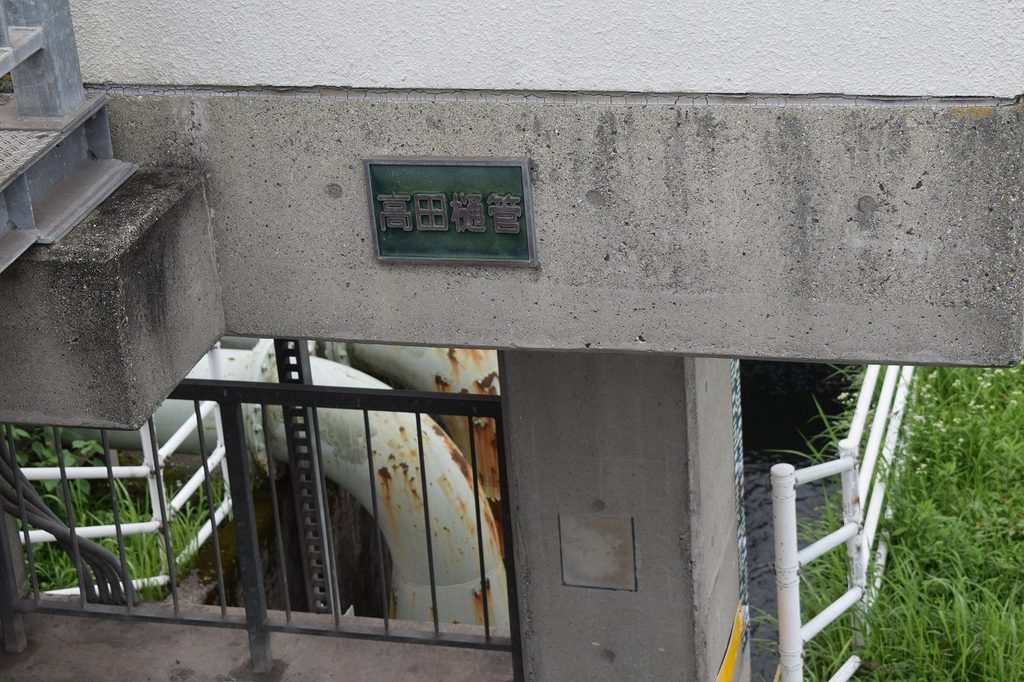

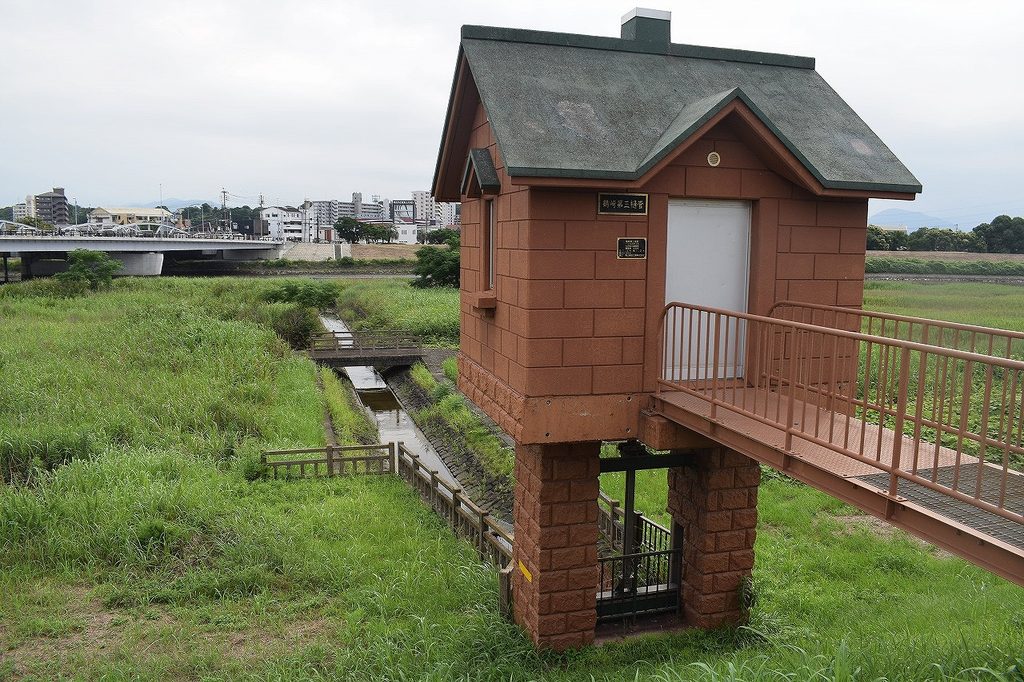

⑤高田樋管
⑤高田樋管
- 管轄 ：国交省
- 場所 ：大分市常行 6k040
- 断面 ：1.8×1.8m×1連

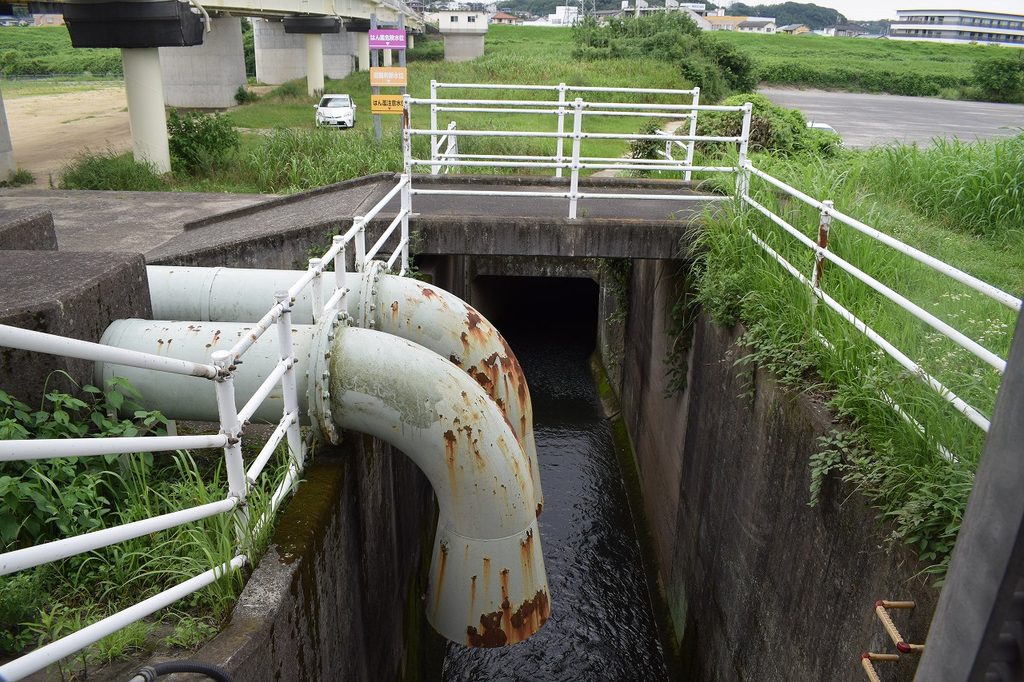

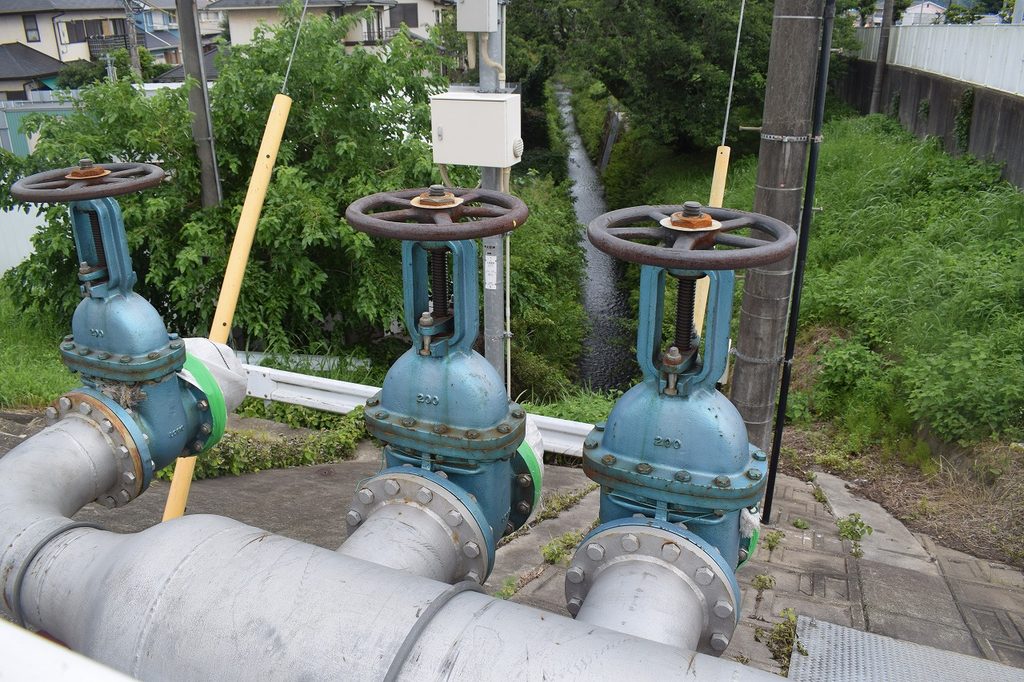

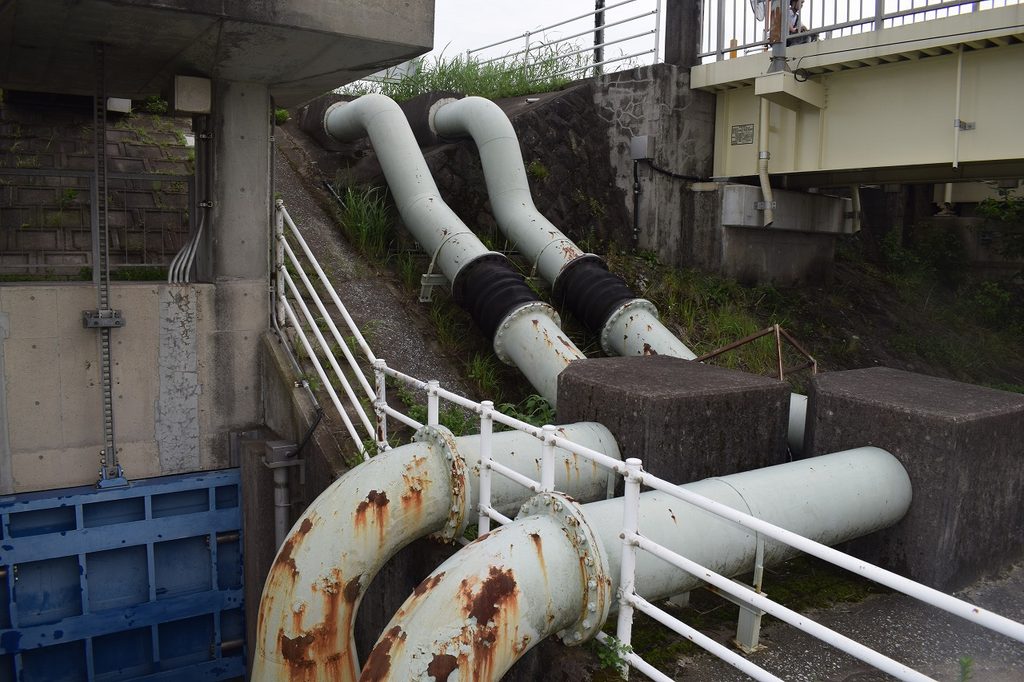

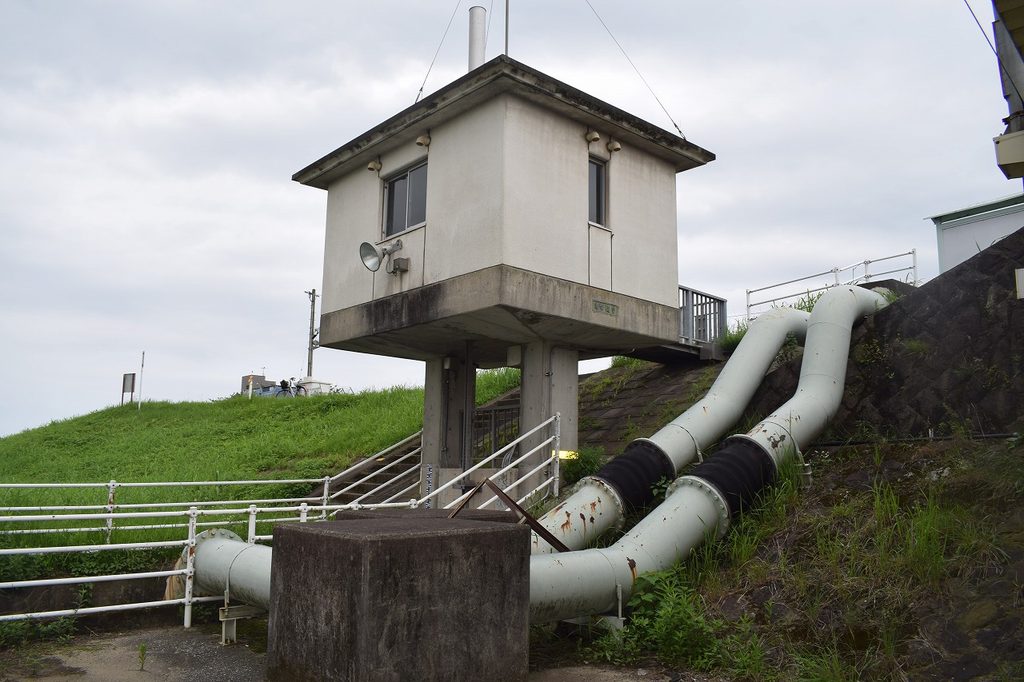

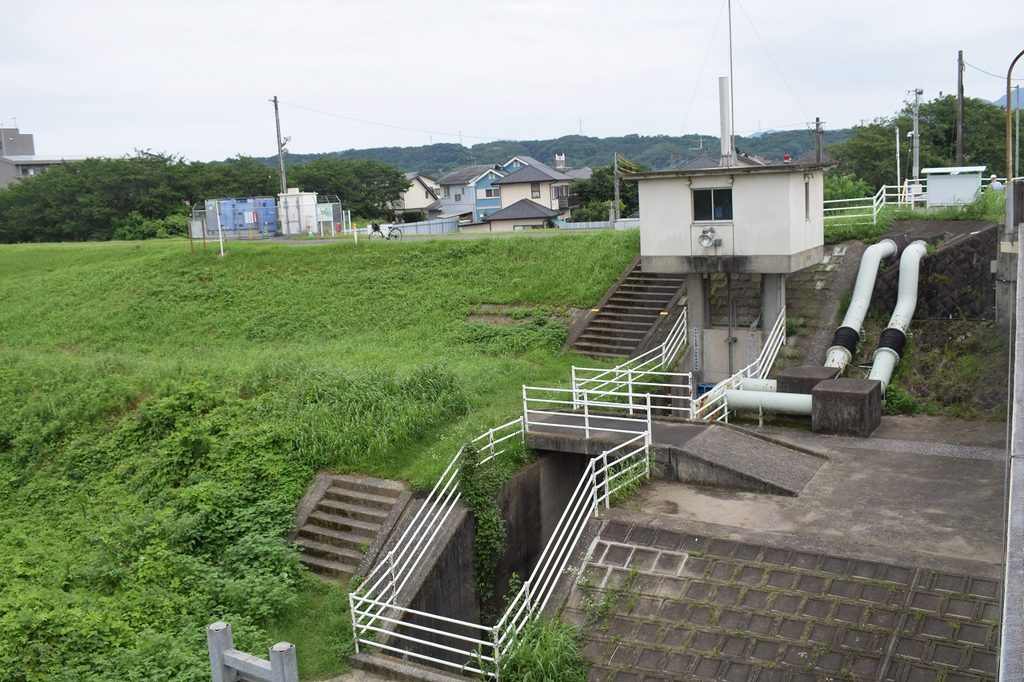

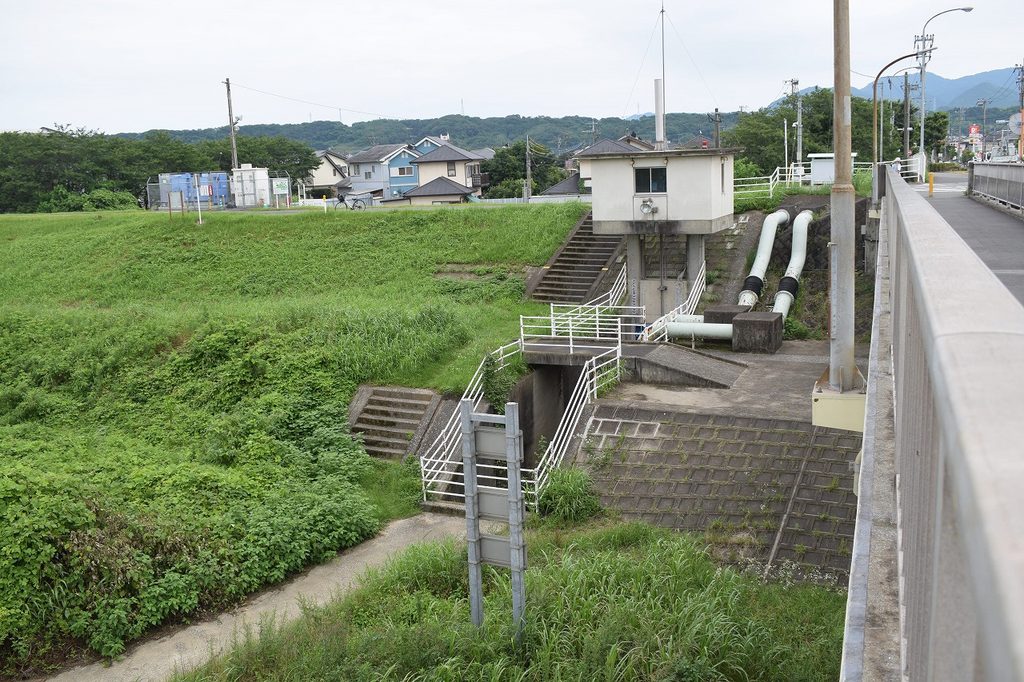

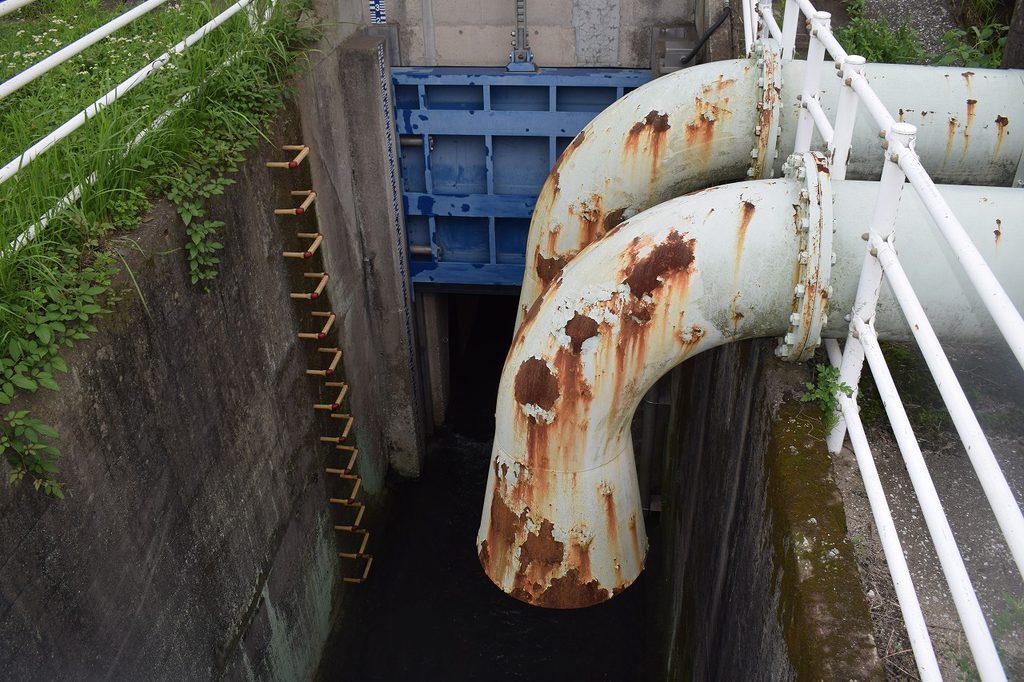

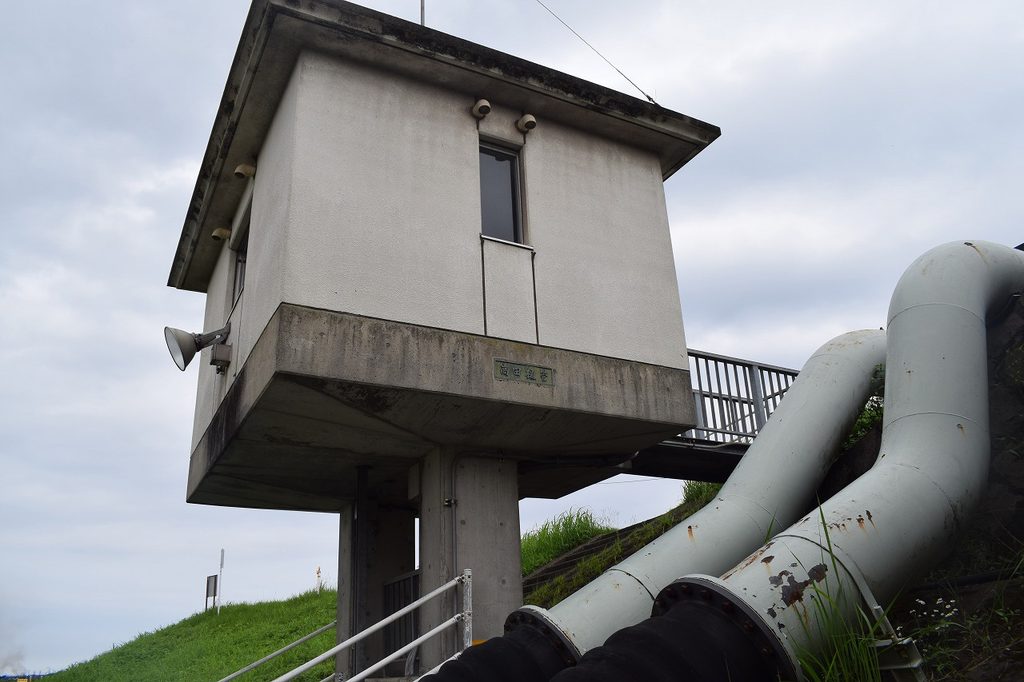

⑥常行災害対策ポンプ場
⑥常行災害対策ポンプ場
- 管轄 ：大分市
- 場所 ：大分市常行 6k040
- 排水量：１ｍ3/ｓ

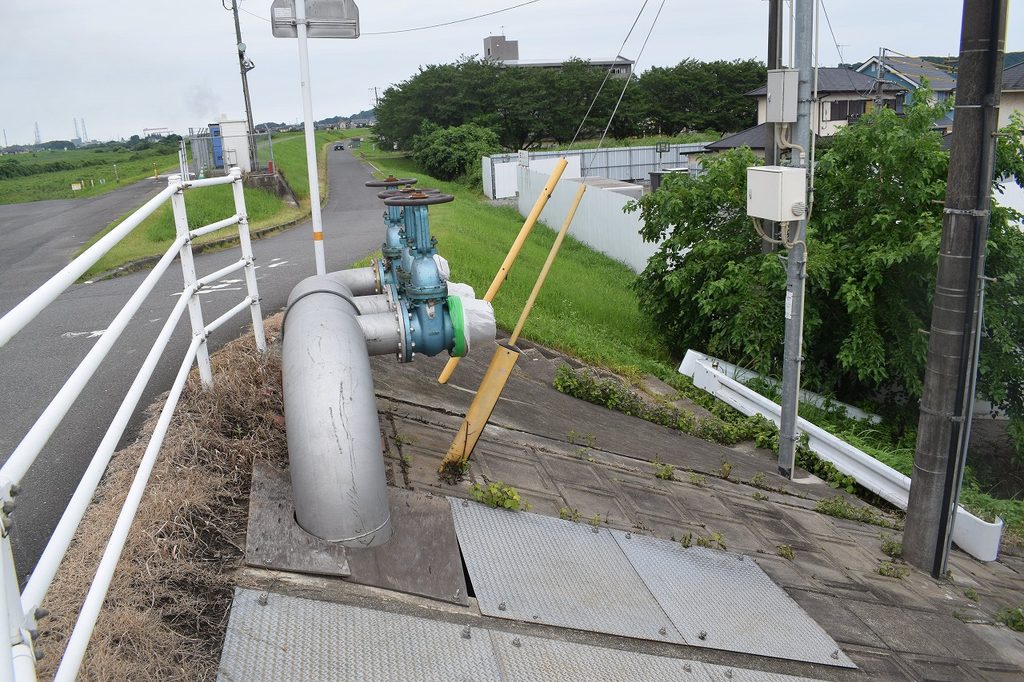

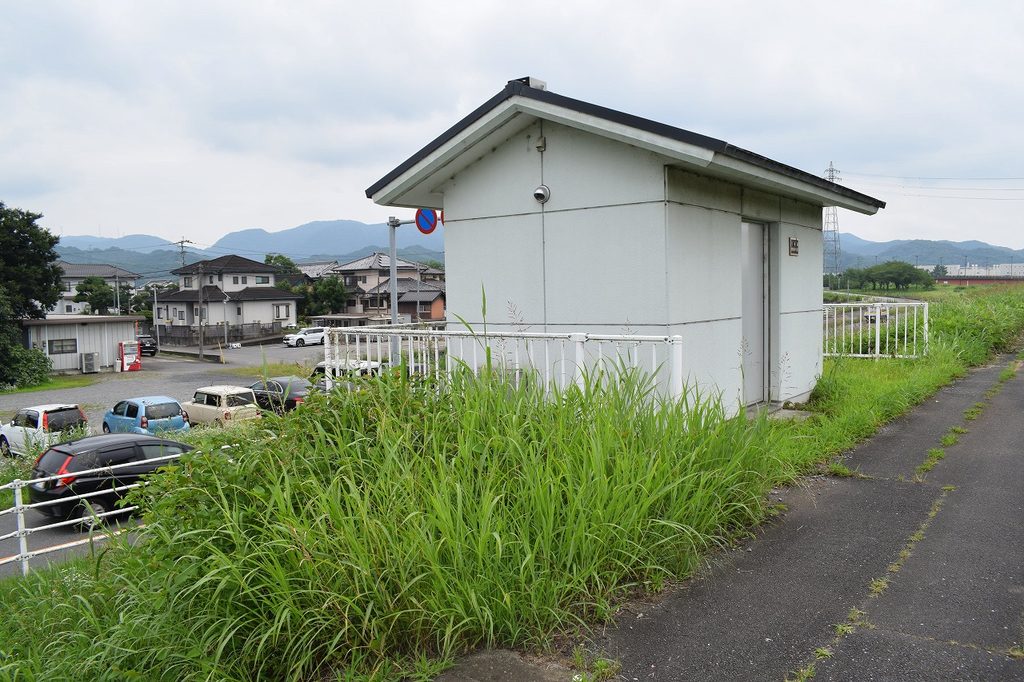

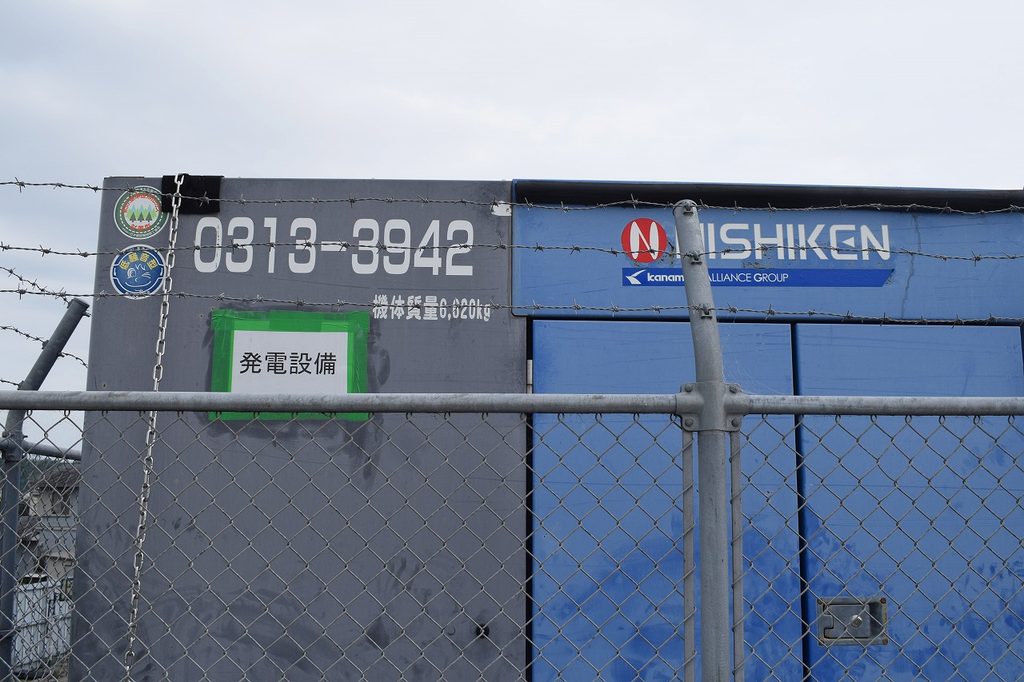

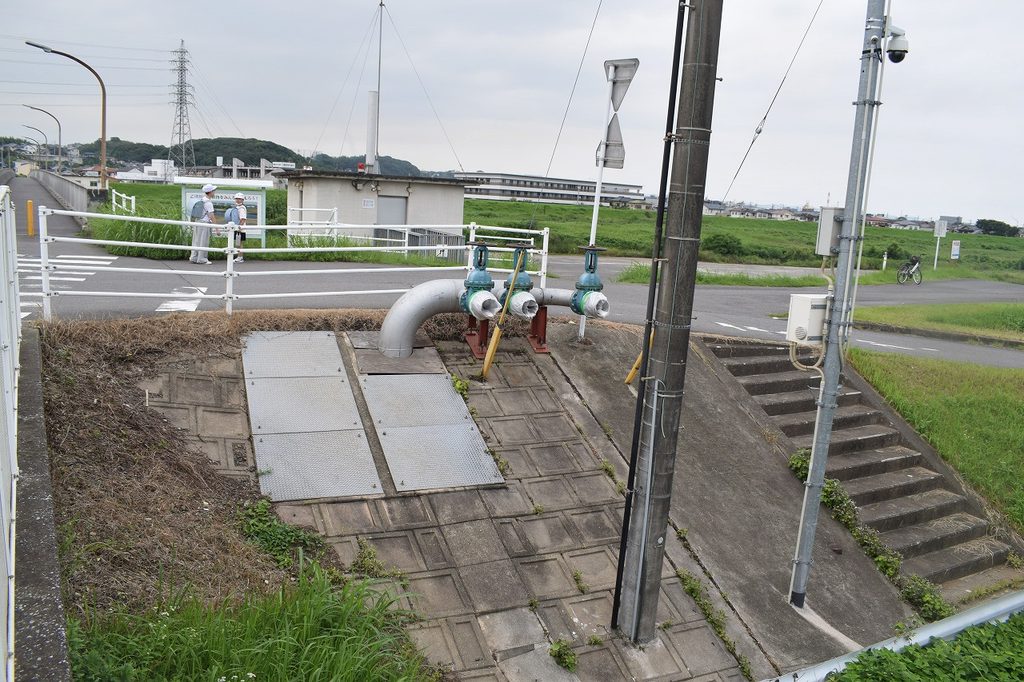

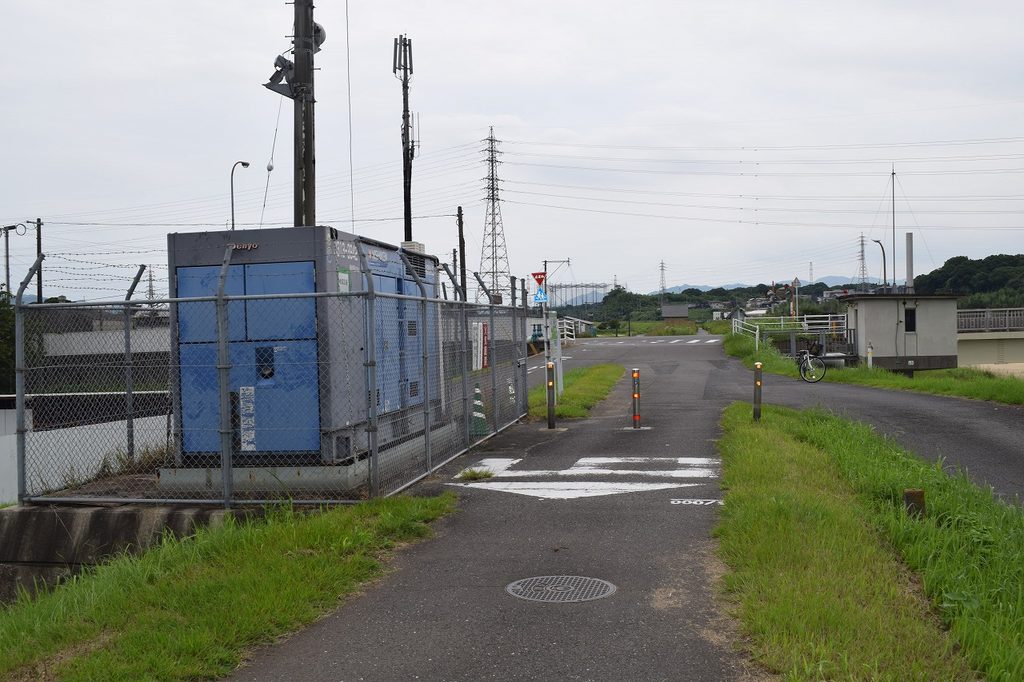

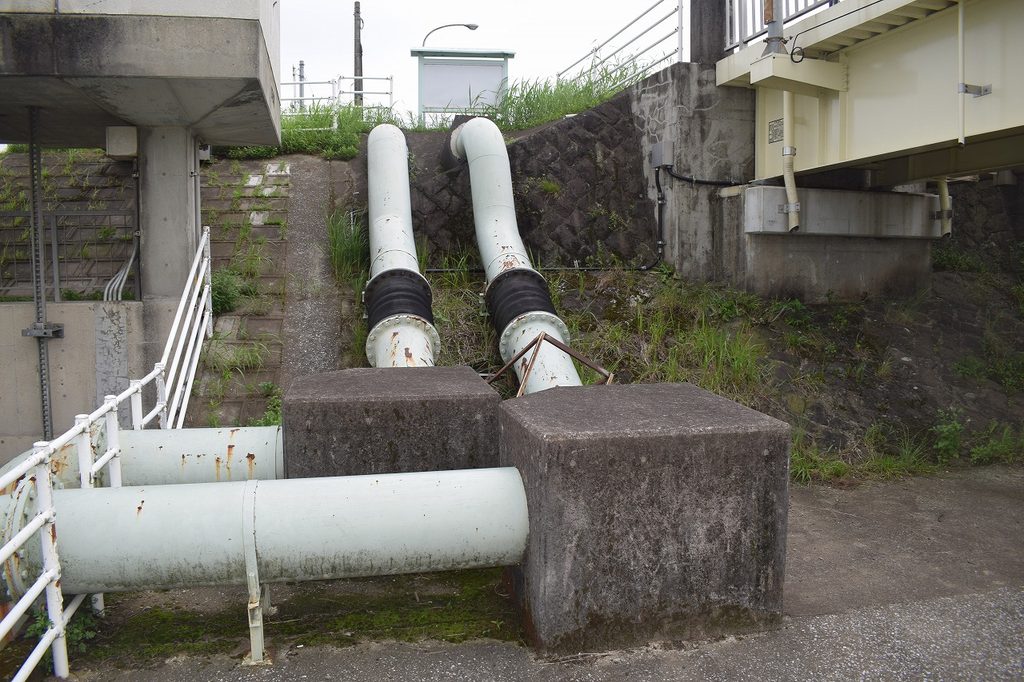

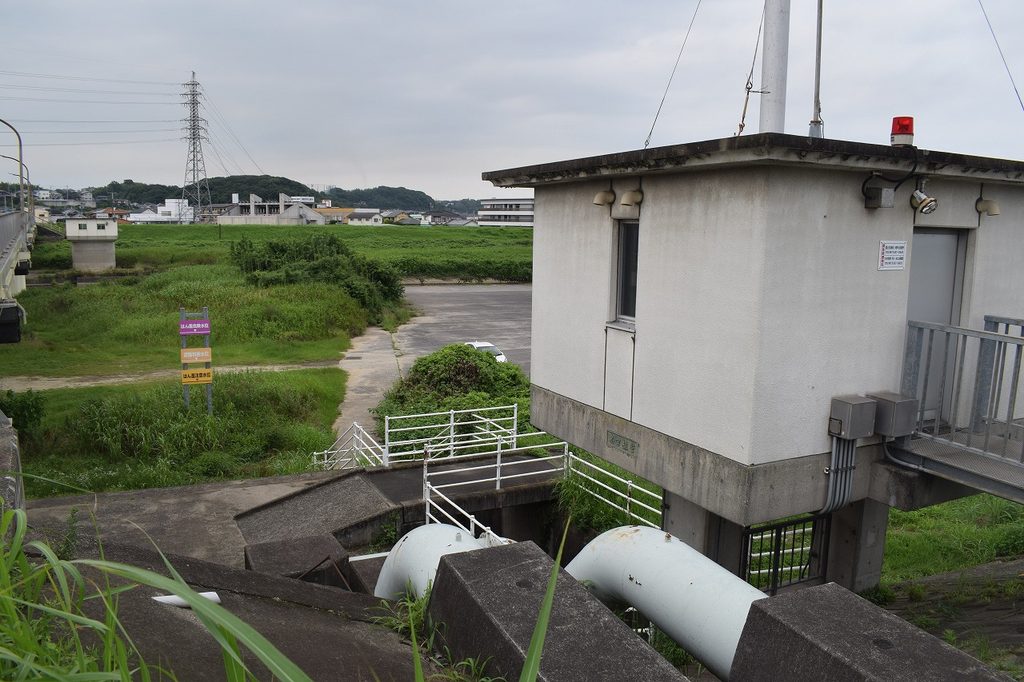

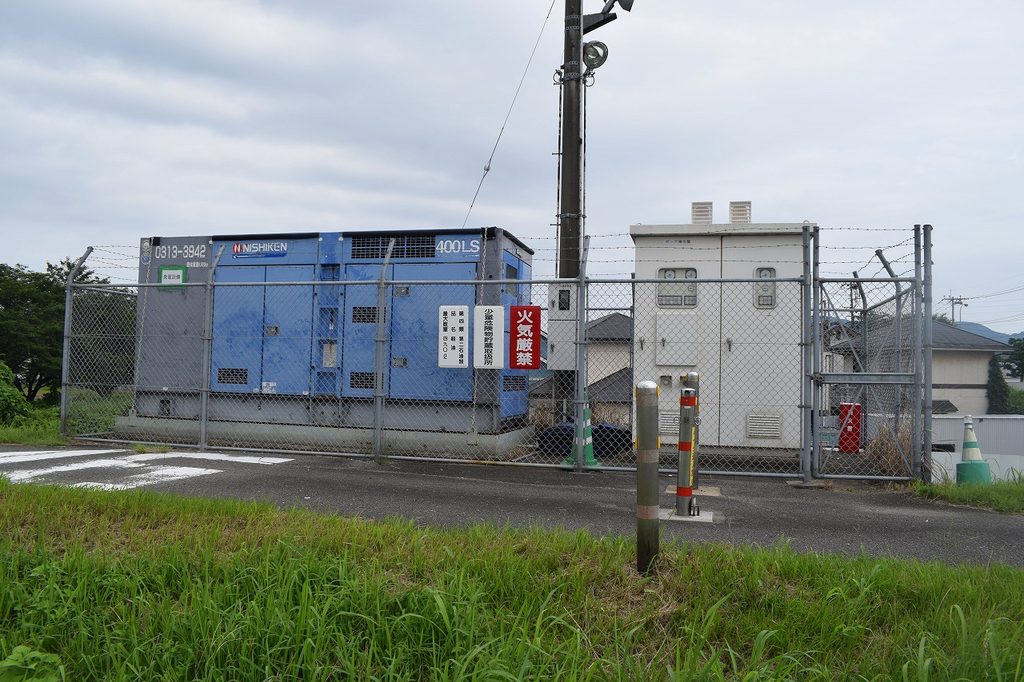

ポンプ用発電設備

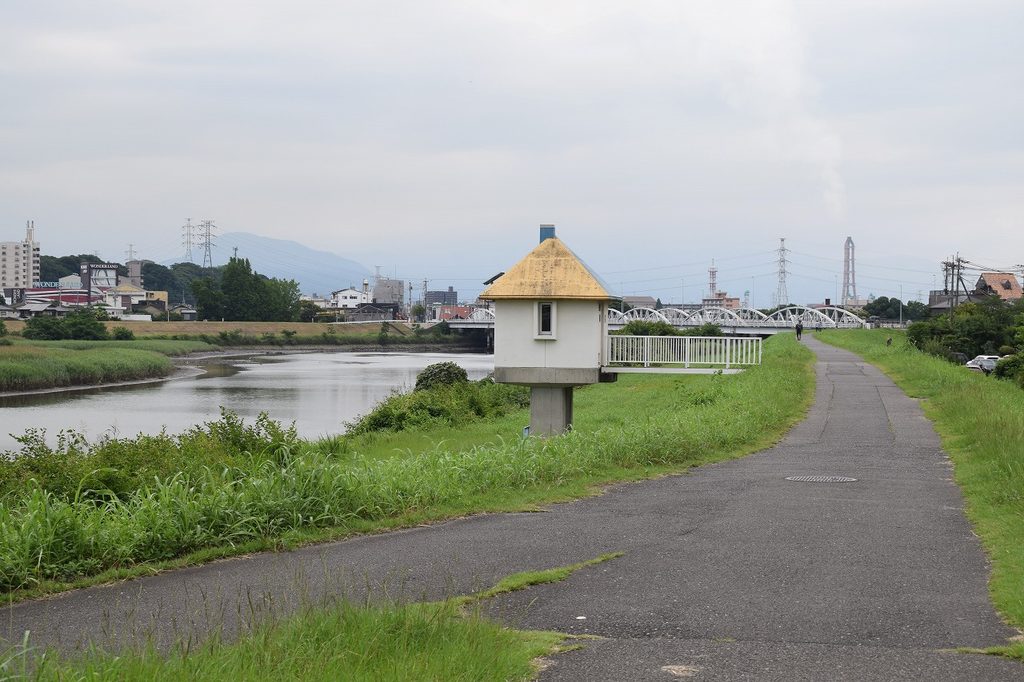

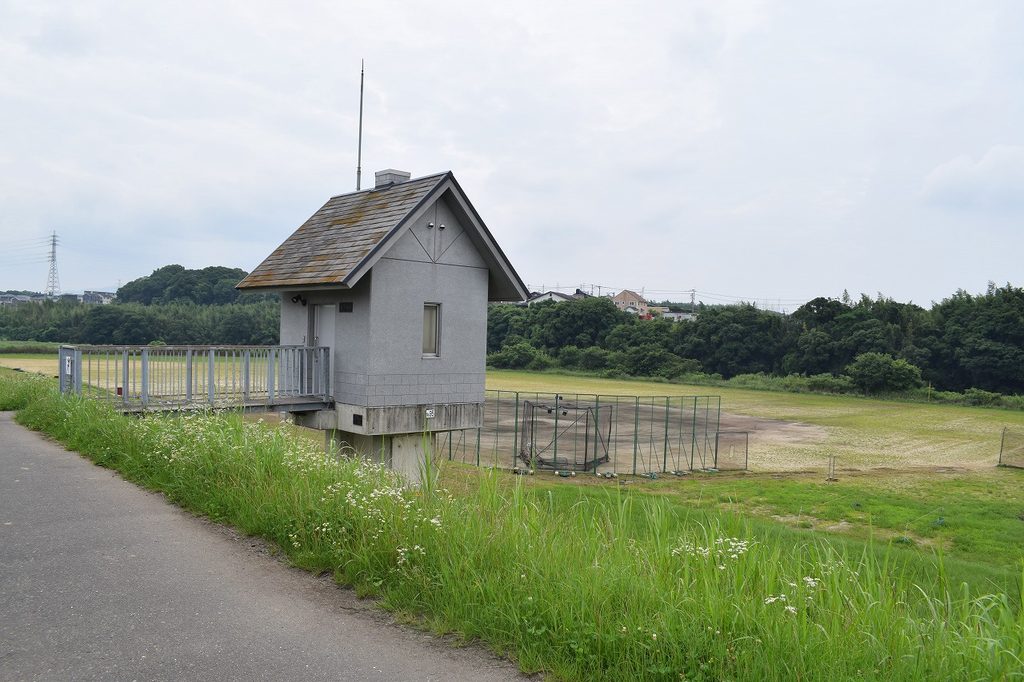

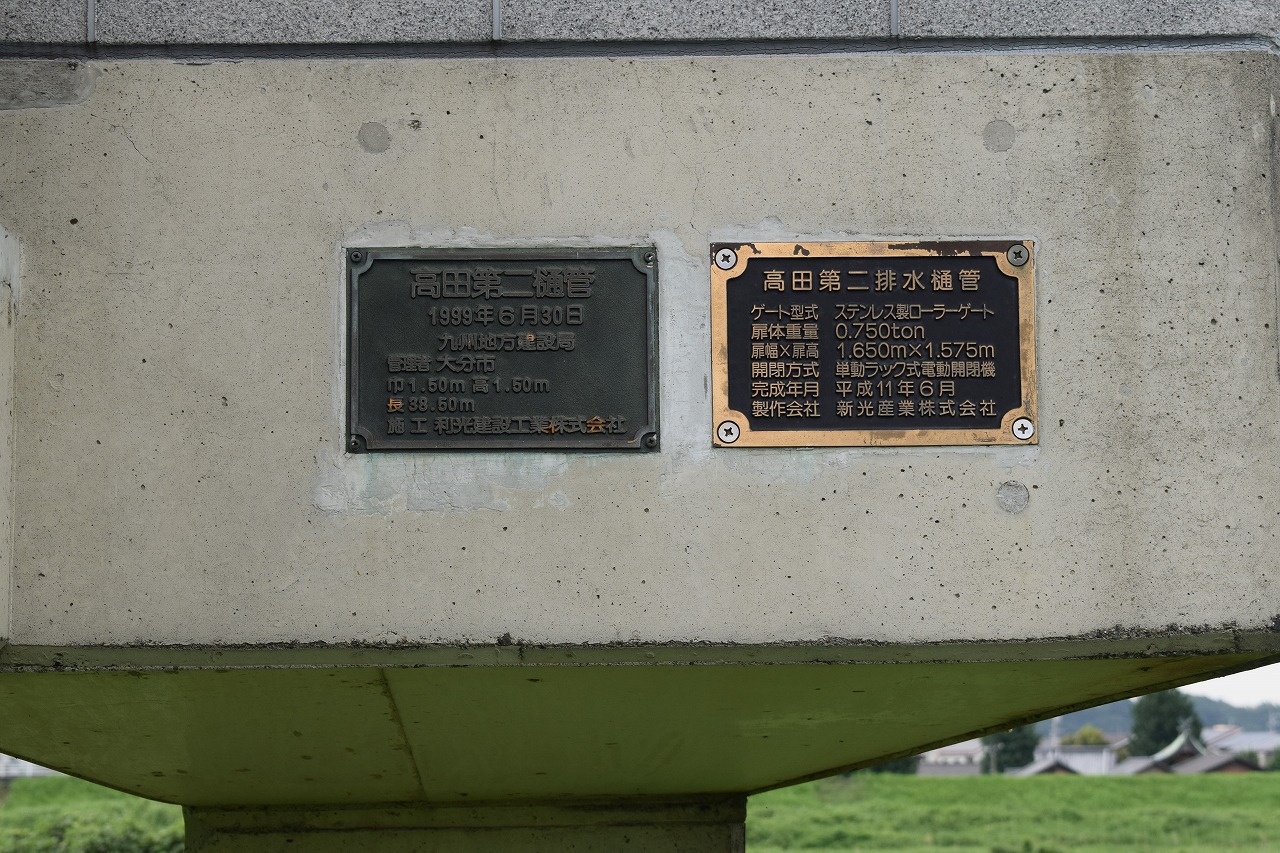

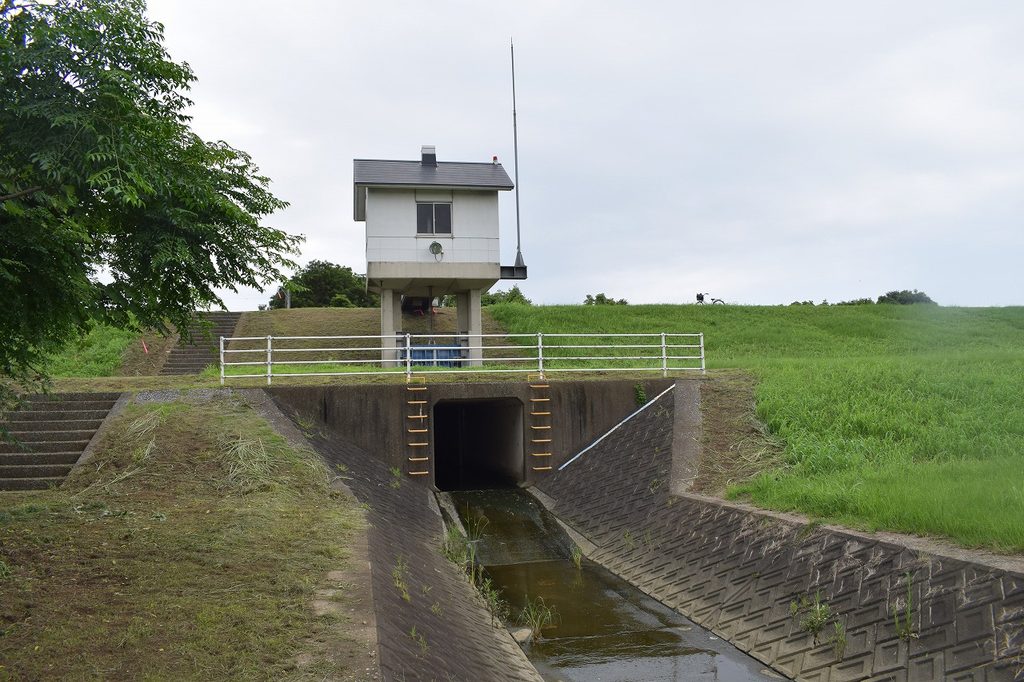

⑦高田第二樋管
⑦高田第二樋管
- 管轄 ：国交省
- 場所 ：大分市常行 5k590
- 断面 ：1.5×1.5m×1連
長さ38.6ｍ - 完成年月日 平成１１年６月３０日
ゲート - ゲートの種類：ローラーゲート
- 扉体寸法 ：幅1.６50×高さ1.５75
- 完成年月日 ：平成１１年６月
- 扉体重量 ：0.75ｔ
⑧堂園雨水排水ポンプ場
⑧堂園雨水排水ポンプ場
- 管轄 ：大分市
- 場所 ：大分市堂園 5k126付近
- 排水量 ：9.1 m³/s

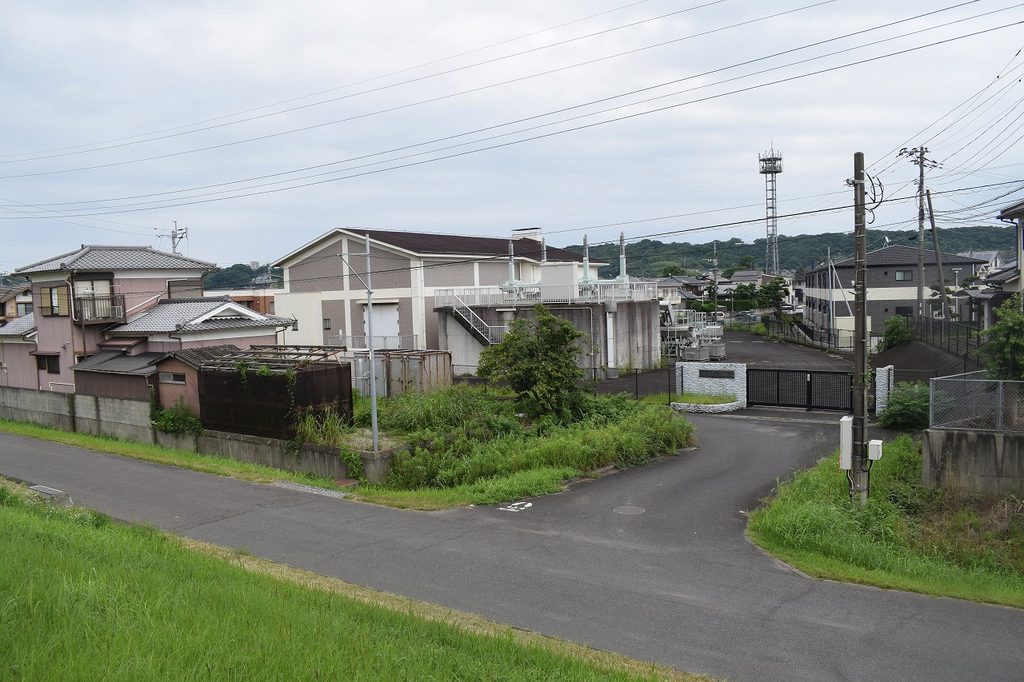

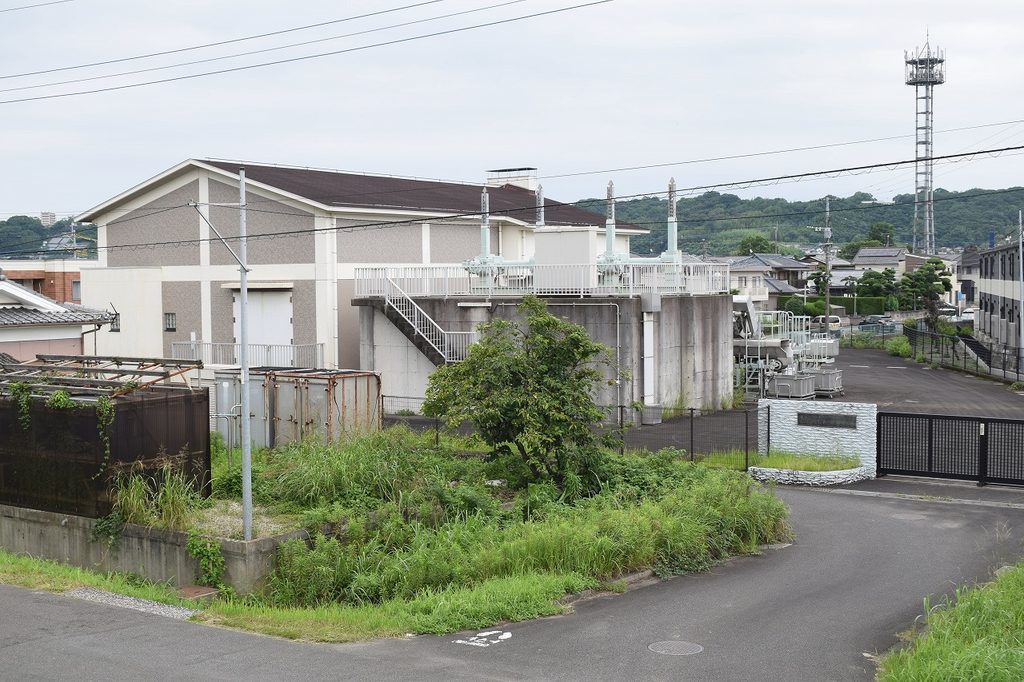

堂園雨水排水ポンプ場
（※この写真は2020-07-03に撮影したものです。）

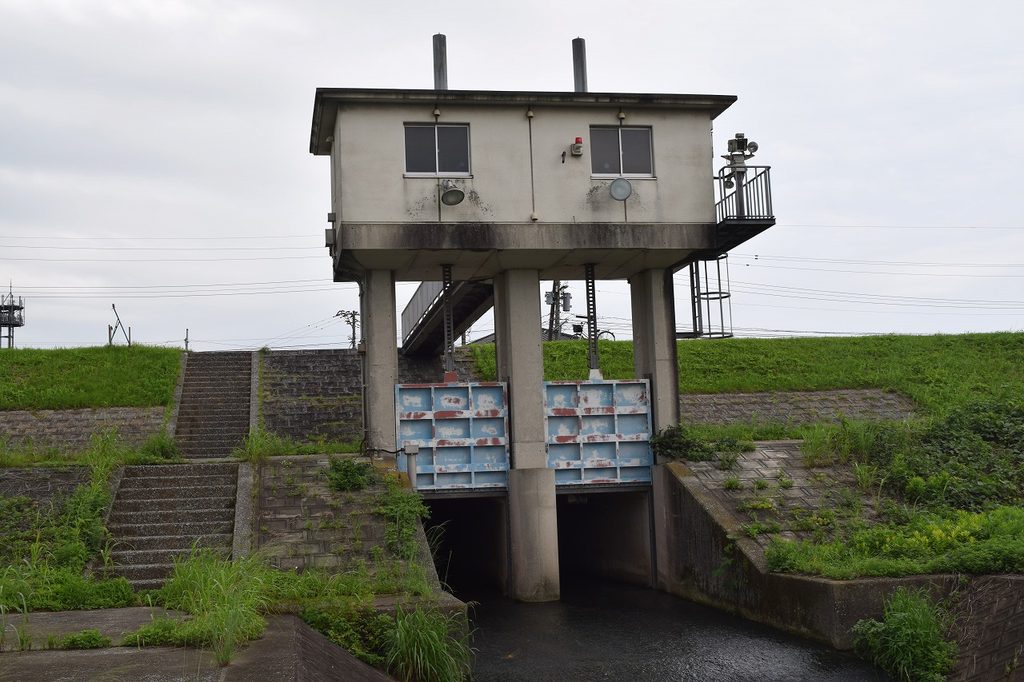

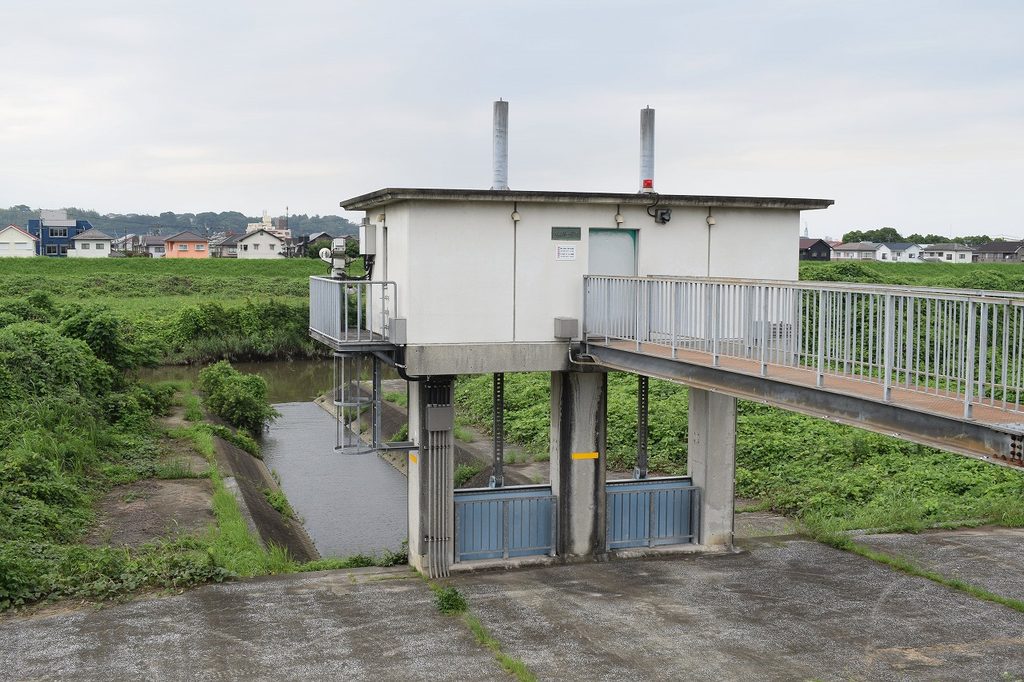

⑨堂園第一樋管
⑨堂園第一樋管
- 管轄 ：国交省
- 場所 ：大分市 5k125
- 断面 ：2.0×2.0m×2連

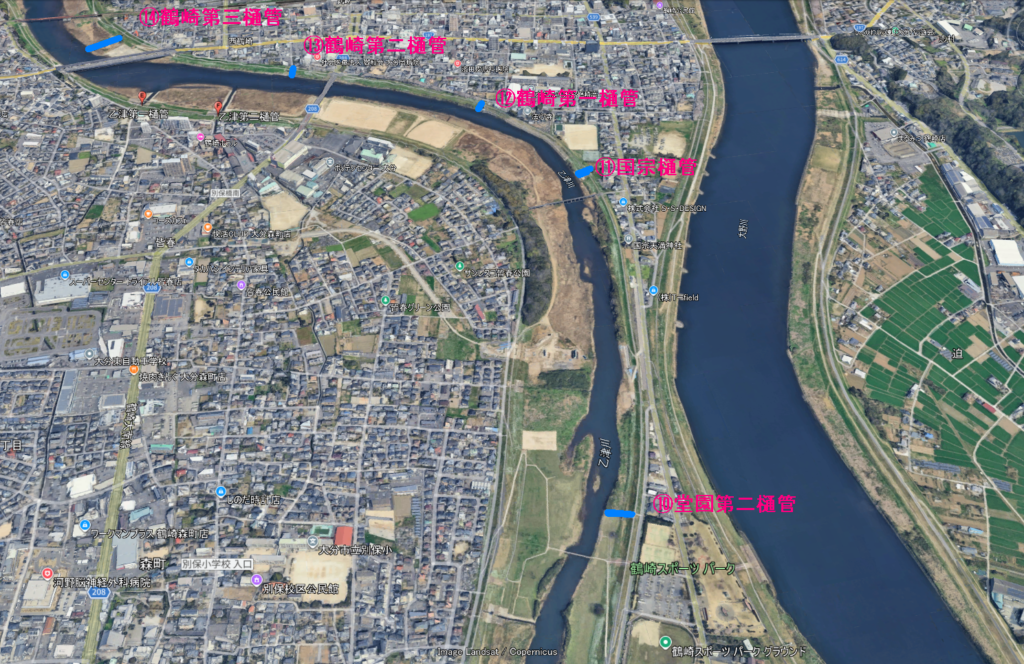

⑩堂園第二樋管
⑩堂園第二樋管
- 管轄 ：国交省
- 場所 ：大分市鶴崎 4k40８
- 断面 ：2.0×2.0m×1連

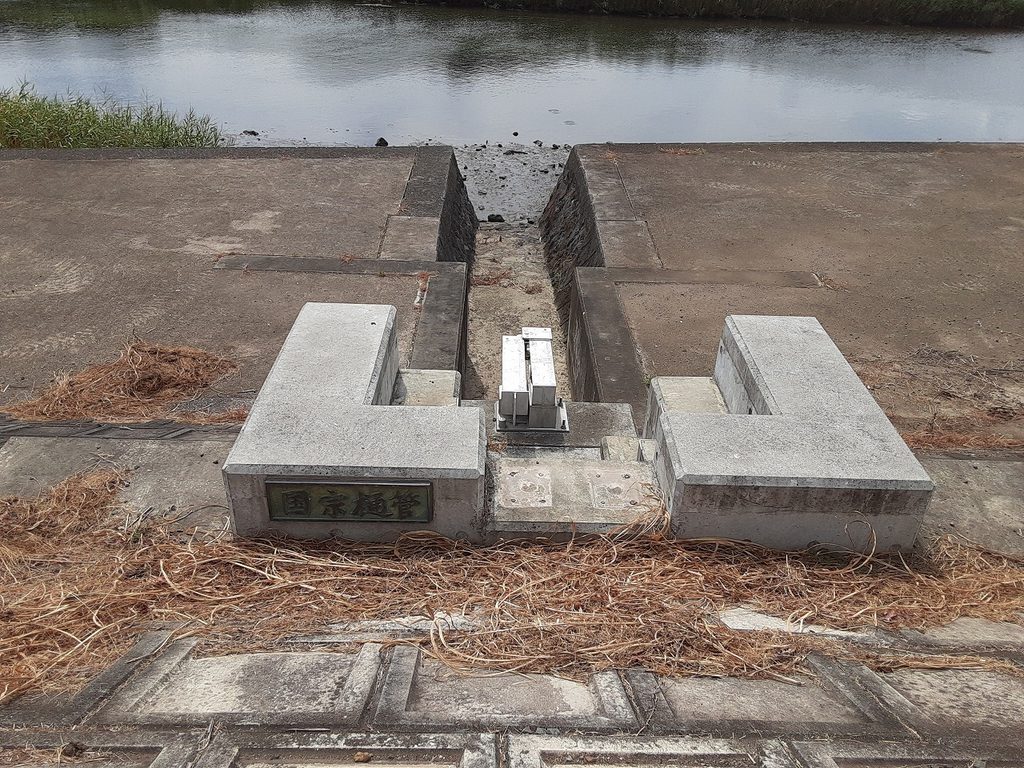

⑪国宗樋管
⑪国宗樋管
- 管轄 ：国交省
- 場所 ：大分市鶴崎 3k595
- 断面 ：φ６００×１連

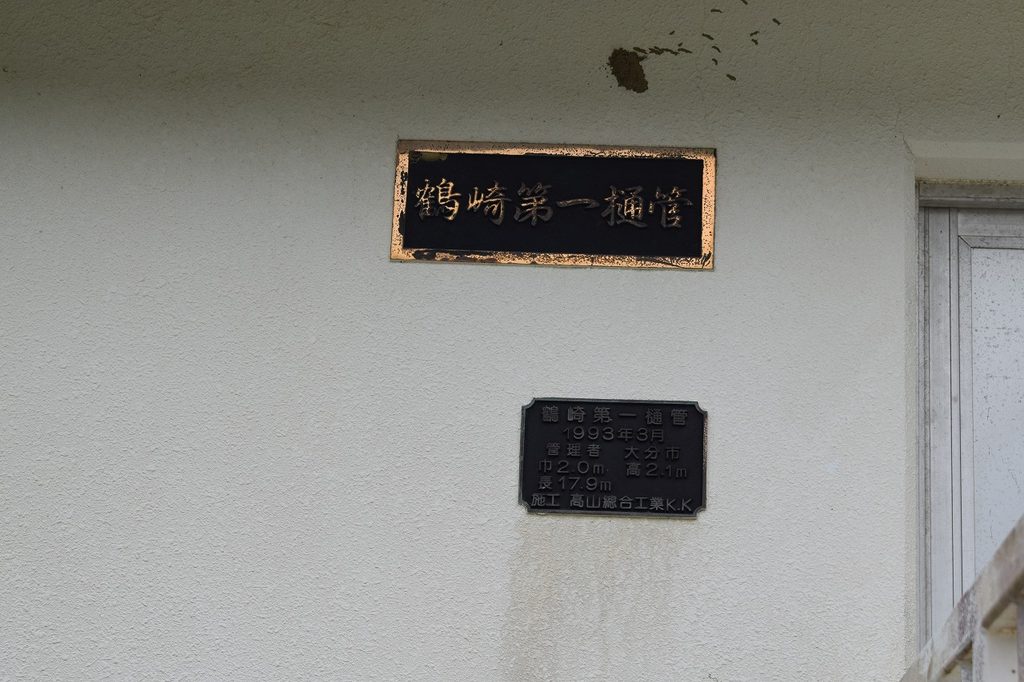

⑫鶴崎第一樋管
⑫鶴崎第一樋管
- 管轄 ：大分市
- 場所 ：大分市鶴崎 3k311
- 断面 ：2.1×2.0m×1連
- 完成年月日 ：1993年３月

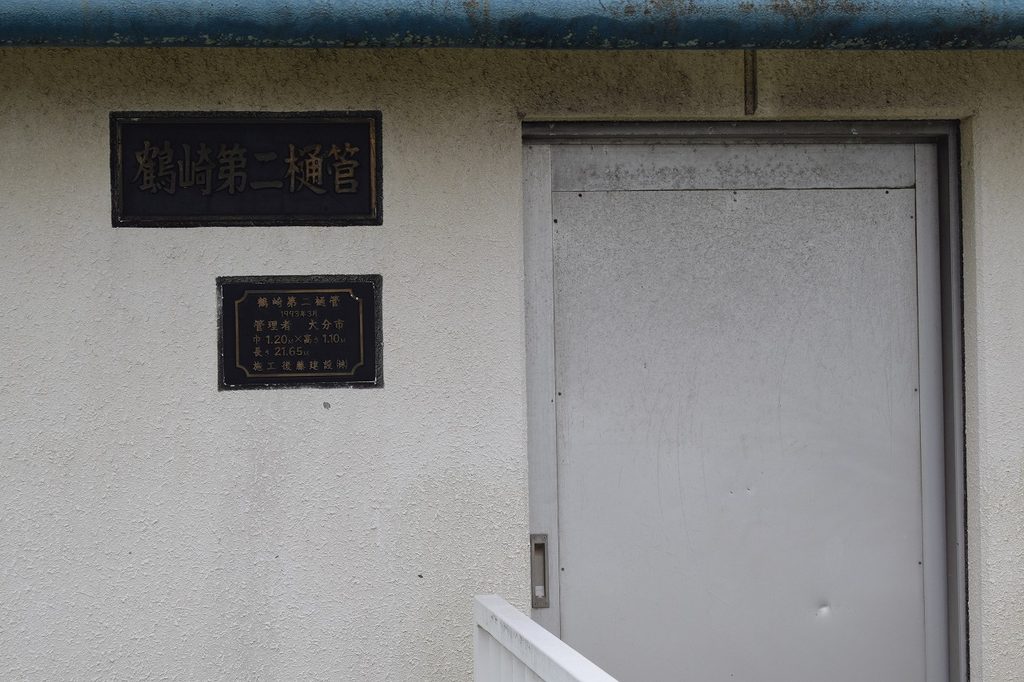

⑬鶴崎第二樋管
⑬鶴崎第二樋管
- 管轄 ：大分市
- 場所 ：大分市鶴崎 2k810
- 断面 ：1.1×1.2m×1連
長さ21.65ｍ - 完成年月日 ：1993年３月

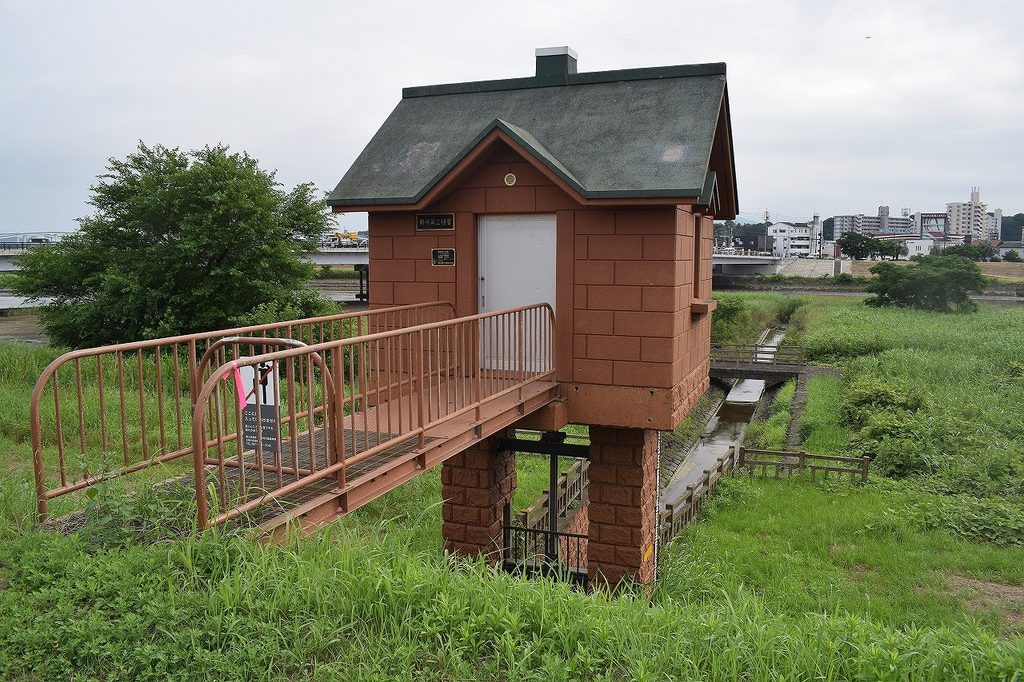

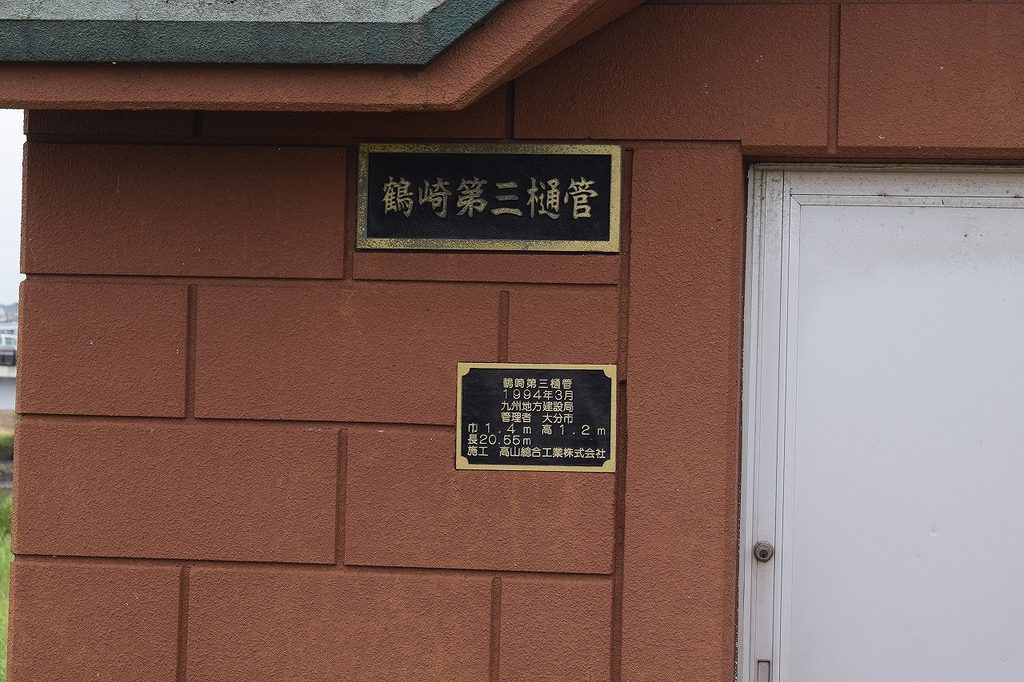

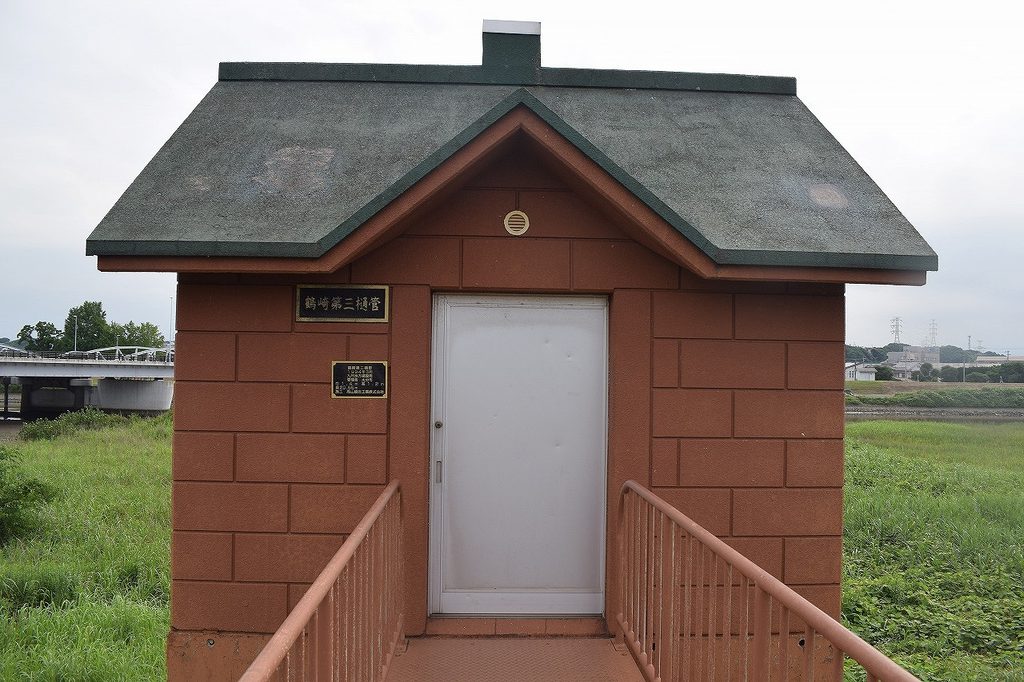

⑭鶴崎第三樋管
⑭鶴崎第三樋管
- 管轄 ：大分市
- 場所 ：大分市鶴崎 2k223
- 断面 ：1.2×1.4m×1連
- 長さ ：20.55ｍ
- 完成年：1994年3月
⑮住友排水樋管 (住友化学)
⑮住友排水樋管
- 管轄 ：住友化学
- 場所 ：大分市 1k500
- 断面 ：φ1,350×1連

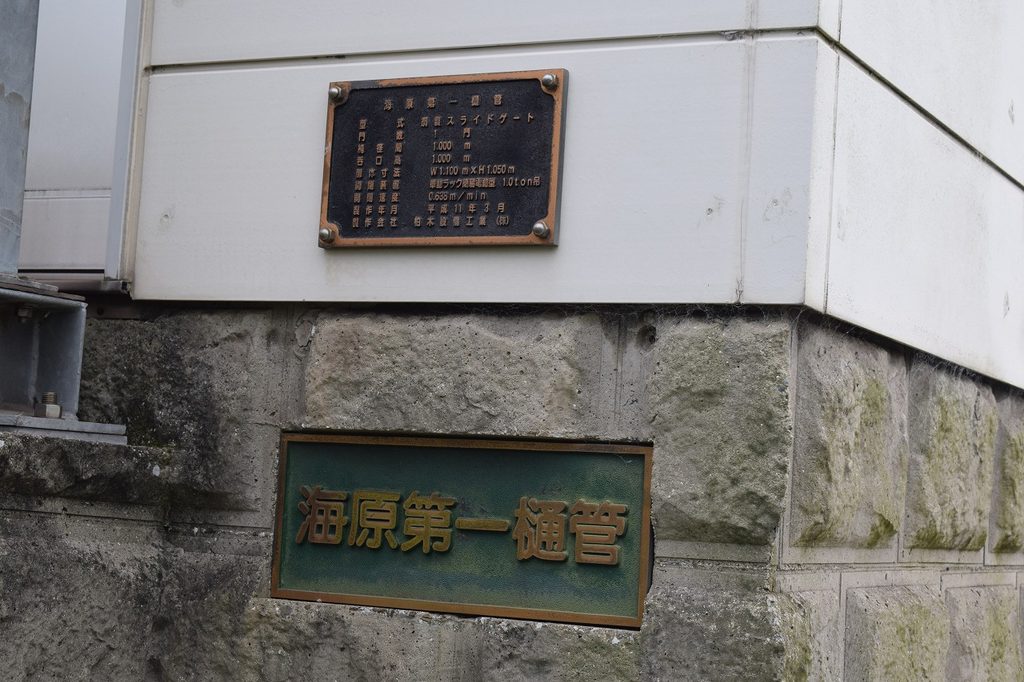

⑯海原第一樋管
鶴⑯海原第一樋管
- 管轄 ：国交省
- 場所 ：大分市三佐 0k995
- 断面 ：φ９００×１連
ゲート - ゲートの種類：スライドゲート
- 扉体寸法 ：幅1.100×高さ1.050
- 完成年月日 ：平成１１年３月

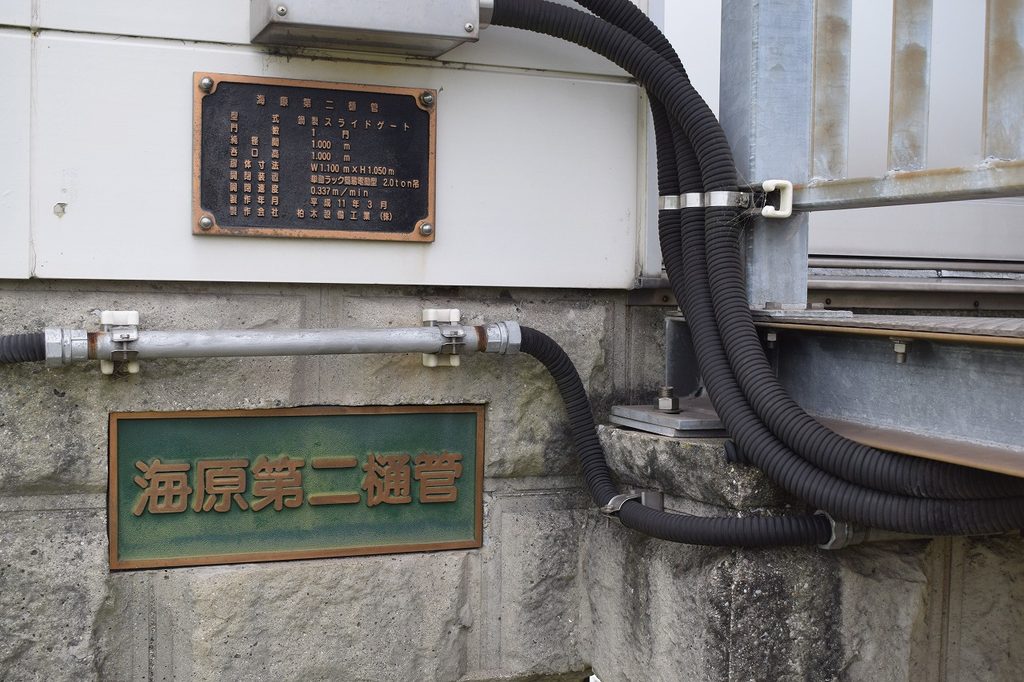

⑰海原第二樋管
⑰海原第二樋管
- 管轄 ：国交省
- 場所 ：大分市三佐0k685
- 断面 ：φ８００×１連
ゲート - ゲートの種類：スライドゲート
- 扉体寸法 ：幅1.100×高さ1.050
- 完成年月日 ：平成１１年３月
